| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
การใช้งาน

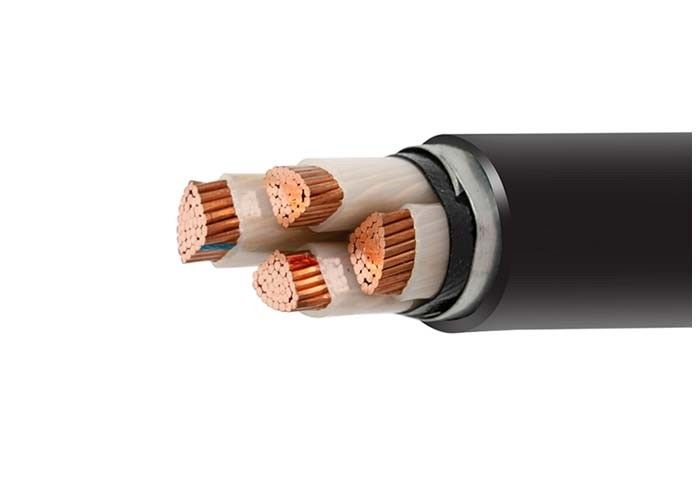

STA Armored Electric Cable YJV22 4 Core Cable ใช้กับสายส่งและกระจายพลังงานไฟฟ้าที่มีความดันค่า AC Uo/U ถึงและรวม 0.6/1kV
สําหรับการติดตั้งภายนอกและภายในในสถานที่ชื้นและชื้นวางตรงในพื้นที่ที่มีความเครียดทางเครื่องกลมากเกินไปในพื้นที่ชันและเคลื่อนไหว และในการวางตั้งหรือชันรวมทั้งในสถานที่ที่มีความเปราะบางต่อการลื่น
YJ: การกันหนาว XLPE
V: ปรับความร้อนจาก PVC
V: ผนัง PVC
22: เส้นเหล็กเหล็กเหล็กกระดาษ
32: เสื้อเกราะเหล็กเหล็กกระปุก
โครงสร้าง
คอนดิกเตอร์: คอนดิกเตอร์ทองแดงแบบกลมแบบเรียบ ๆ ที่มีเส้นขัดตรงกับ IEC 60228 ชั้น 2
การกันความร้อน: PVC/A, XLPE
ภายใน: PVC
อุปกรณ์อ้อม: สายเหล็ก เทปเหล็ก สายอลูมิเนียมตามคําขอ
หมวก: PVC/ST2ตาม IEC 60502 สีดํา
หมายเหตุ:สีอุปกรณ์กันไฟตามมาตรฐานหรือตามคําขอ
การใช้งาน
ใช้เป็นสายกระจายไฟฟ้าและสายส่งไฟฟ้าที่ระดับความดัน 0.6/1kV
เหมาะสําหรับการฝังในพื้นดิน การวางบ่อน้ําและใต้น้ํา สามารถรับแรงดึงแกนบาง
มาตรฐาน
สากล: IEC 60502-1, IEC 60228
จีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความกระชับกําลังปริมาณ 0.6 / 1 kV
อุณหภูมิของตัวนํา: ปกติ (70°C), การตัดสั้นไม่เกิน 5 s (160°C เมื่อพื้นที่ตัดต่ํากว่า 300 มม2, 140°C เมื่อพื้นที่ตัดมากกว่า 300 มม2)
อุณหภูมิแวดล้อม: 0 °C หลังจากติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สาย Kabel O.D
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาที่ปกคลุมภายใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยาเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km |
kV/ 5 นาที |
ในอากาศ (A) | ในดิน ((A) |
| 3 × 15 | 1/1.38 | 0.7 | 1.0 | 0.9 | 1.8 | 15.8 | 359 | 12.1 | 3.5 | 20 | 27 |
| 3 × 25 | 1/1.78 | 0.7 | 1.0 | 0.9 | 1.8 | 16.8 | 415 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 | ครึ่งหนึ่ง25 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 611 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | ครึ่งหนึ่ง76 | 0.7 | 1.0 | 0.9 | 1.8 | 19.0 | 718 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 937 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7/178 | 0.7 | 1.0 | 1.60 | 1.8 | 24.5 | 1318 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7/214 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 1707 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7/252 | 0.9 | 1.0 | 1.6 | 1.8 | 32.5 | 2071 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10/252 | 1.0 | 1.0 | 1.6 | 1.9 | 33.0 | 2405 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 14/252 | 1.1 | 1.0 | 1.6 | 2.0 | 37.0 | 3084 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19/252 | 1.1 | 1.2 | 1.6 | 2.1 | 43.0 | 4126 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 ชั่วโมง52 | 1.2 | 1.2 | 2.0 | 2.3 | 45.0 | 4901 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30/252 | 1.4 | 1.4 | 2.0 | 2.4 | 51.0 | 6365 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37/252 | 1.6 | 1.4 | 2.0 | 2.6 | 56.0 | 7555 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48/252 | 1.7 | 1.4 | 2.5 | 2.8 | 62.0 | 9284 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61/252 | 1.8 | 1.6 | 2.5 | 3.0 | 67.0 | 11226 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400 | 61/297 | 2.0 | 1.6 | 2.5 | 3.2 | 74.0 | 15714 | 0.0470 | 3.5 | 570 | 575 |
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
สายเคเบิลทั้งหมดสําหรับการส่งออกถูกบรรจุไว้อย่างดี และถูกปกป้องด้วยกลองไม้ หรือกลองไม้และเหล็ก
วัสดุบรรจุขึ้นอยู่กับน้ําหนักและขนาดของสายไฟ
ข้อมูลที่ดี ข้อมูลผู้ผลิต และข้อมูลของลูกค้า ถูกพิมพ์ไว้อย่างแน่นแน่นบนทุกขนาดของกลอง
หลังจากทรัมเคเบิลที่บรรจุได้ดีถูกส่งไปยังท่าเรือทะเล พวกเขาถูกบรรจุเข้าไปในถัง 20 FT หรือถัง 40 FT ทุกทรัมเคเบิลถูกติดตั้งอย่างมั่นคงด้วยเข็มขัดความปลอดภัยไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเล.
ขนาดของคอนเทนเนอร์ถูกเลือกตามน้ําหนักของสินค้าที่บรรทุกทั้งหมด หรือตามความต้องการของลูกค้า
FAQ| Q: | จะใช้เวลากี่วันที่จะได้คําอ้างอิงกลับ? |
| A: | ราคาส่วนใหญ่ถูกคืนภายใน 24 ชั่วโมง แต่ถ้ามันเป็นการก่อสร้างพิเศษ มันอาจใช้เวลามากกว่านี้ |
| Q: | คุณทําพัสดุตามสั่ง? |
| A: | เราพยายามที่จะตอบสนองความต้องการของลูกค้าของเรา และจึงไม่มีปัญหาในการตอบสนองความต้องการส่วนใหญ่หรือบรรจุสายและสายไฟในถังพลาสติกที่สามารถใช้ได้อีกครั้งกรุณาเช็คกับตัวแทนขายของคุณก่อน เพื่อตรวจสอบว่าเราสามารถตอบสนองความต้องการของคุณได้ |
| Q: | สินค้าของคุณมีประกันอะไรบ้าง |
| A: | SHAN CABLE รับประกันว่าผลิตภัณฑ์ทั้งหมด ของเรา สายเคเบิล และอื่นๆ จะไม่มีความบกพร่อง เราจะนําผลิตภัณฑ์ใดๆ ที่ไม่ตรงกับคุณภาพที่ทั้งสองฝ่ายตกลงกันข้อบังคับเฉพาะอย่างยิ่งคือดังนี้: 1เรารับประกันว่าเราจะปฏิบัติตามความต้องการของระยะเวลาการรับประกันที่ระบุในสัญญาสินค้าที่นําเสนอตามคําสั่งซื้อ สําหรับการจัดซื้อสายไฟฟ้าและสายไฟฟ้าของเครือข่ายกระจายสินค้า 2เราจะผลิตตามรายละเอียดนี้ และสินค้าจะใหม่ ไม่เคยใช้งาน ของรุ่นล่าสุดหรือปัจจุบันเราจะจัดส่งสินค้าอย่างครบถ้วนตามข้อตกลง. 3การรับประกันจะยังคงมีอายุ 12 (12) เดือนหลังจากสินค้าหรือส่วนใด ๆ ของสินค้าถูกส่งและรับที่ปลายทางที่ระบุใน SCCหรือเป็นเวลา 18 เดือนหลังจากวันที่นําไปจากท่าเรือหรือสถานที่บรรทุกในประเทศกําเนิด, ระยะใดที่สิ้นสุดก่อน 4ในช่วงระยะเวลาการรับประกันผู้ซื้อสามารถประกาศโดยตรงกับผู้ผลิตในรูปแบบเขียนหรือโดยตัวแทนถ้ามีปัญหาใด ๆ ในคุณภาพของสินค้าผู้ผลิตจะซ่อมแซมหรือเปลี่ยนภายในเวลาที่เหมาะสมและจะรับค่าใช้จ่ายทั้งหมดที่เกี่ยวข้องกับเรื่องนี้ |
