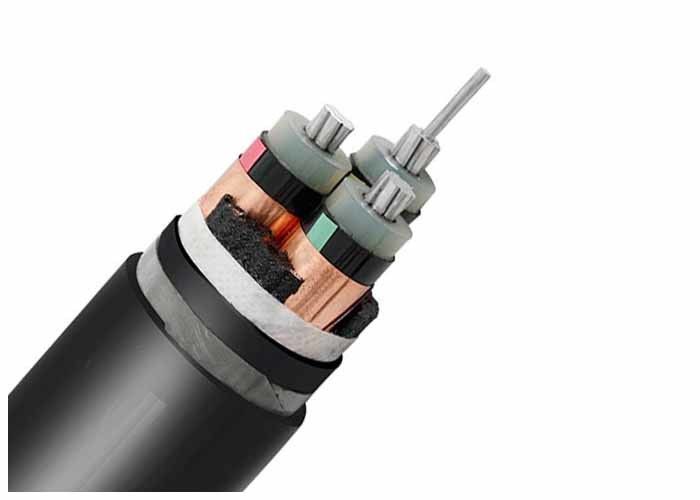

HT สายไฟฟ้าป้อมรังใต้ดิน AL/XLPE/CTS/PVC/STA/PVC 8.7/15KV 3x300SQMM
การใช้งาน
ใช้สําหรับสายส่งและกระจายไฟฟ้าที่มีความกระชับกําลังปริมาณ 35kV และต่ํากว่า
สายไฟฟ้าความดันสูงและกลาง สําหรับการใช้งานแบบสแตติกในพื้นดิน ภายในและภายนอกสถานที่ในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางเครื่องกลและความเครียดในการดึงหนักกว่า.
เมื่อเปรียบเทียบกับเคเบิลไฟฟ้าประปา PVC, เคเบิ้ลไฟฟ้า xlpe มีคุณสมบัติไม่เพียงแค่การไฟฟ้าที่ดี, กลไก, ความร้อนและทนทานการแก่ตัวทนต่อความเครียดของสิ่งแวดล้อม และทนต่อการกัดกร่อนของสารเคมีแต่ยังมีโครงสร้างที่เรียบง่าย น้ําหนักเบา ไม่มีการจํากัดโดยการวางหยด และอุณหภูมิสูงสําหรับการทํางานระยะยาว
การก่อสร้าง
AL/XLPE/STA/PVC กระปุกสายไฟฟ้า
- กลมเปลือยโคลนอะลูมิเนียมแกนติดตาม IEC 60228
- ชั้นกลางครึ่งประสาท
- เอกหนาหนา XLPE
- รหัสสีตาม HD 308 S2
- ผิวนอกแบบครึ่งประสาท
- เทปครึ่งนํา
- สกรีนเทปทองแดง
- เติม
- กล่องภายในพีวีซี
- เสื้อรัดเหล็กแกลวน (STA)
- พีวีซีชั้นนอก (สีแดงหรือสีดํา)
ชื่อรหัส:
YJ: การกันหนาว XLPE
L: อัลลูมิเนียมนํา
V: ผนัง PVC
32:ทองเหลืองสายทองเหลือง
22:ทองเหลืองเทปทองเหลือง 3 หัว
72: อัลลูมิเนียมสายหมอบ
62: สแตนเลสเทปทองเหลืองไม่เหนียว
ZR: ทนต่อไฟ
| MV ((11kv 15kv 33kv) สายไฟฟ้า | ||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| Cu core | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | ||
| อัล คอร์ | ||
| YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
มาตรฐาน
สากล: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่น ๆ เช่น BS, DIN และ ICEA ตามคําขอ
ข้อมูลทางเทคนิค:
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90OC) สถานการณ์ฉุกเฉินOC) หรือการตัดสั้นไม่เกิน 5 วินาที (250 °C)
อุณหภูมิแวดล้อม 0OC หลังการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 15 x สายเคเบิล O.D สําหรับแกนเดียว
12 x สายเคเบิล O.D สําหรับหลายแกน
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -5°C ถึง +70°C | |
| เซ็น | -20°C ถึง +70°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 60332-1-2 |
