| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | IEC60502 KEMA |

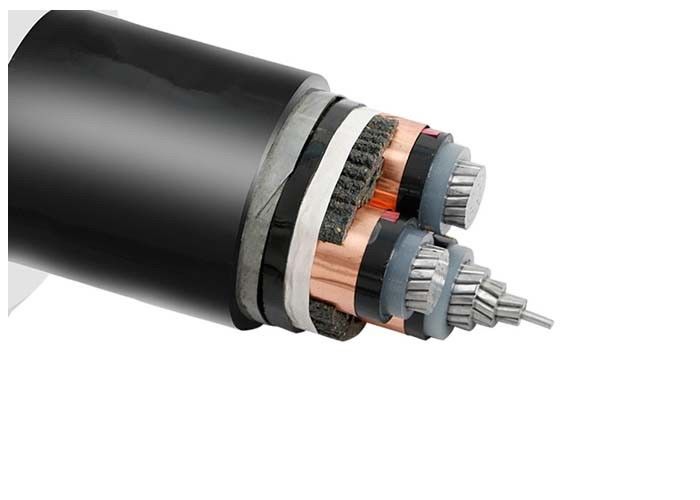

สายไฟฟ้าอัลลูมิเนียมความดันสูง XLPE สายไฟฟ้าโลหะประปาประปา 3 หลัก 3x400mm2 35kV
โครงสร้าง
สายนําอลูมิเนียมเปลือยเปล่า
ชั้นภายในของวัสดุครึ่งนํา
โครงการกันหนาวแกนของโพลีเอธิลีนเชื่อมต่อกัน
ชั้นนอกของวัสดุครึ่งนํา
สกรีนเทปทองแดง
เครื่องเติมแผ่น สายไหม หรือกระดาษ
ผ้าที่ไม่เนื้อเทปร็อป
ผงผงผนังภายใน PVC
อุปกรณ์ป้องกันเทปเหล็กเหล็กเหล็ก
ภาพรวม โพลีไวนิลเคลอรีด (PVC) หรือ FR-PVC, PE, LSOH
การใช้งาน
ใช้สําหรับสายส่งและกระจายไฟฟ้าที่มีความกระชับกําลังปริมาณ 35kV และต่ํากว่าสายไฟฟ้า XLPE มีคุณสมบัติไม่เพียงแค่การใช้ไฟฟ้าที่ดีกลไก ความทนความร้อนและการแก่ตัว ทนต่อความเครียดของสิ่งแวดล้อม และทนต่อการกัดกรองทางเคมี แต่ยังมีโครงสร้างที่เรียบง่าย น้ําหนักเบา ไม่จํากัดจากการวางหยดและอุณหภูมิสูงสําหรับการทํางานระยะยาว.
สําหรับการวางในภายในและภายนอก สามารถทนแรงดึงในการติดตั้ง แต่ไม่แรงกลภายนอกมาตรฐาน
สากล:IEC 60502, IEC 60228
ประเทศจีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
ความดันเฉพาะ:2-35kV
แม็กซ์.อุณหภูมิของตัวนํา.: ปกติ (90°C), การตัดสั้นไม่เกิน 5 s (160°Cเมื่อพื้นที่ตัดต่ํากว่า 300 มม2, 140°Cเมื่อพื้นที่ตัดมากกว่า 300 มม2)
นาที. AราคาTemp.:สายไฟฟ้าต้องทําความร้อนก่อน หากอุณหภูมิบริเวณต่ํากว่า 0°C
นาทีรังสีโค้ง:สายเคเบิลแกนเดียว 20(d+D)±5%
สายเคเบิลหลายแกน 15(d+D)±5%
ชื่อรหัส
YJ: การกันหนาว XLPE
V: ผนัง PVC
32:ทองเหลืองสายทองเหลือง
72: อัลลูมิเนียมสายหมอบ
ZR: ทนต่อไฟ
| MV ((6 ถึง 35kv) สายไฟฟ้า | |||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) | |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร | |
| Cu core | อัล คอร์ | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC |
||
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคําขอ
4 ตารางของแรงดัน, หลักและส่วนตัด
| รายการ | ประเภท A,B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| ประเภท A,B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| หน่วยเดียว | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| สามแกน | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
สายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท A ใช้ในสถานการณ์ที่ต้องการเวลาไม่เกิน 1 นาทีของการเสียพื้นดิน สําหรับสายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท Bความผิดพลาดการติดดิน ระยะเวลาปกติไม่เกิน 1 ชั่วโมงระยะเวลาการใช้งานสูงสุดไม่เกิน 8 ชั่วโมง ระยะเวลาการใช้งานของความผิดพลาดทางพื้นดินประจําปีทั้งหมดไม่ควรเกิน 125 ชั่วโมง ประเภท C รวมถึงระบบทั้งหมดที่คาดว่าประเภท A และ B
เราสามารถตอบโจทย์ตารางการจัดส่งที่เข้มงวดที่สุด ตามคําสั่งซื้อการปฏิบัติตามกําหนดเวลานั้นเป็นความสําคัญสูงสุดเสมอ เนื่องจากการช้าในการจัดส่งสายเคเบิลใด ๆ ก็สามารถส่งผลต่อการช้าของโครงการทั่วไปและการเกินค่าใช้จ่าย.
สายเคเบิลถูกจัดส่งในม้วนไม้, กล่อง corrugated และม้วน. ปลายสายเคเบิลถูกปิดด้วยเทปติดต่อด้วยตัวเอง BOPP และหมวกปิดที่ไม่ใช้อินทรีย์เพื่อปกป้องปลายสายเคเบิลจากความชื้น.การติดป้ายที่ต้องการจะต้องพิมพ์ด้วยวัสดุที่กันอากาศบนด้านนอกของกลองตามความต้องการของลูกค้า.
