| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

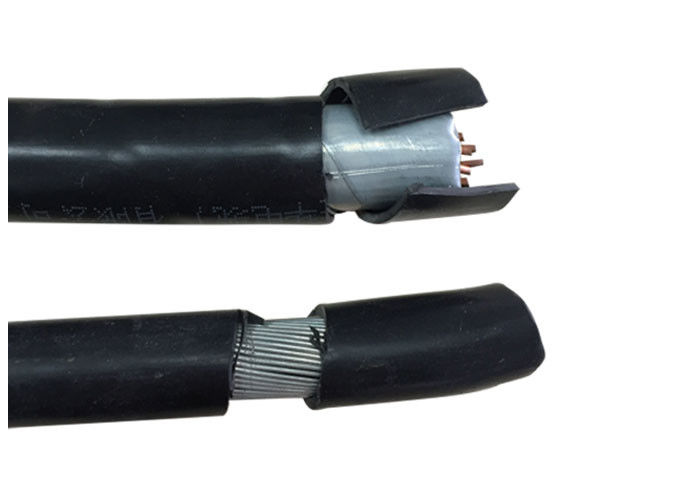

ความเครียดสูงอุปกรณ์เกราะ สายไฟฟ้ารายละเอียดสายไฟฟ้า
YJ: การกันหนาว XLPE
V: ผนัง PVC
32:ทองเหลืองสายทองเหลือง
22:ทองเหลืองเทปทองเหลือง 3 หัว
72: อัลลูมิเนียมสายหมอบ
62: สแตนเลสเทปทองเหลืองไม่เหนียว
ZR: ทนต่อไฟ
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
| MV ((11kv 15kv 33kv) สายไฟฟ้า | ||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| Cu core | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | ||
| อัล คอร์ | ||
| YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC |
||
การใช้งาน:
a. ใช้ในสถานีแปลงไฟฟ้า, หน่วยสลับไฟฟ้า, ในโรงงานไฟฟ้าและโรงงานอุตสาหกรรมในท่อสายไฟฟ้า, ในน้ํา ในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางกลและความเครียดในการดึงหนัก
b. เพื่อหลีกเลี่ยงผลกระทบจากภายนอก, ชั้นครึ่งประสาทที่ติดกันถูกขัดออกระหว่างสายประสาทและการกันความร้อน, พร้อมกับสายประสาททองแดงที่อยู่ตรงกันปลอดภัยการจํากัดสนามไฟฟ้าและความต้านทานกับการชาร์จบางส่วน.
c. เนื่องจากปัจจัยการสูญเสียไฟฟ้าดิบที่ต่ํามากที่ยังคงคงตลอดอายุการใช้งานทั้งหมด และเนื่องจากคุณสมบัติการกันไฟที่ดีของวัสดุ XLPEสะสมแน่นตามระยะยาวด้วยแผ่นภายในและภายนอกของวัสดุครึ่งประสาท (ผลักดันในกระบวนการเดียว), สายไฟฟ้ามีความน่าเชื่อถือในการทํางานสูง
การก่อสร้าง
| คอนดิกเตอร์: | อลูมิเนียมกลม Cu สายด้ายหลายสายผสมผสาน (RM) ประเภท 2 ตาม HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| หน้าจอภายใน: | ผิวครึ่งประสานที่ถูกผลักออกบนตัวนํา |
| การกันความร้อน: | XLPE (โพลีเอเธลีนเชื่อมต่อ, สัญลักษณ์ล่าสุด: PE-X) สารประกอบ DIX 8 ตาม HRN HD 620 S1 ili 2XI1 ตาม DIN VDE 0207 dio 22 |
| หน้าจอภายนอก: | ผิวครึ่งประสานที่ถูกผลักดันบนอุปกรณ์ประกอบความละเอียด, ติดต่อกันตามระยะยาวด้วยอุปกรณ์ประกอบความละเอียด (+เทปจากวัสดุครึ่งประสาน) |
| ผู้ขับหน้าจอ: | เทปทองแดงที่ห่อในแอนเตอร์เฮลิคซ์ |
| เติม: | เครื่องเติมแผ่น สายใยหรือกระดาษ |
| การบรรจุ: | เทปบรรจุผ้าที่ไม่เนื้อผ้า หรือกันไฟหรือกันน้ํา |
| การปกคลุมภายใน: | พีวีซีขัดออก |
| เสื้อเกราะ: | สายอลูมิเนียม |
| กล่องรวม | โพลีไวนิลเคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH |
| สีเปลือก | สีดํา, สีแดง หรือตามความต้องการ |
ปริมาตรเทคนิค
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของชั้นใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยาเกิน |
ประมาณ น้ําหนัก |
Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 1 × 50 | 10/252 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/252 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/252 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 ชั่วโมง52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/252 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/252 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/252 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/252 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/297 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
การบรรจุและการจัดส่ง
สายเคเบิลทั้งหมดสําหรับการส่งออกถูกบรรจุและคุ้มกันด้วยกลองไม้หรือกลองไม้และเหล็ก วัสดุการบรรจุขึ้นอยู่กับน้ําหนักและขนาดของสายเคเบิลหลังจากที่บรรจุถังสายไฟฟ้าเข้าถึงท่าเรือ, พวกเขาถูกบรรจุใน 20 FT ถังหรือ 40 FT ถัง. ทั้งหมดทรัมเคเบิลที่มั่นคงโดยเข็มขัดความปลอดภัยเพื่อให้แน่ใจว่า, ไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเลขนาดของคอนเทนเนอร์ถูกเลือกขึ้นอยู่กับน้ําหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า.
