| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
คำแนะนำในการสั่งซื้อ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จำนวนคอร์
ขนาดตัวนำ $ การก่อสร้าง
ประเภทของฉนวน
มีเกราะหรือไม่มีอาวุธ ถ้าเกราะ ประเภทเกราะและวัสดุ
ความต้องการของฝัก
ความยาวของสายเคเบิลและข้อกำหนดการบรรจุ
ข้อกำหนดอื่น ๆ
ข้อมูลจำเพาะ
| ขนาด - จำนวนแกน x หน้าตัดตัวนำ | การก่อสร้าง | เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางภายนอก | เส้นผ่านศูนย์กลางของตัวนำ | ความหนาของฉนวน | ความต้านทานของตัวนำที่ 20 °C | กระแสไฟลัดวงจร 1 วินาที | น้ำหนักซียู | น้ำหนักสายเคเบิล | การบรรจุ* |
| นาที | สูงสุด | สูงสุด | ระบุ | สูงสุด | ระบุ | ประมาณ | ||||
| น x มม.² | มม | มม | มม | มม | Ω/กม | ก | กก./กม | กก./กม | ||
| 3x25/59 | RM | 43 | 3,4 | 0,727 | 3,58 | 1,046 | 2850 | ตัด | ||
| 3x35/59 | RM | 47 | 51 | 7,5 | 3,4 | 0,524 | 5,01 | 1209 | 3300 | ตัด |
| 3x50/16 | RM | 50 | 55 | 8,6 | 3,4 | 0,387 | 7,15 | 1671 | 3900 | ตัด |
| 3x70/16 | RM | 53 | 58 | 10,2 | 3,4 | 0,268 | 10,01 | 2247 | 4700 | ตัด |
| 3 x 95/16 | RM | 57 | 62 | 12,0 | 3,4 | 0,193 | 13,59 | 2994 | 5850 | ตัด |
| 3x120/16 | RM | 61 | 67 | 13,5 | 3,4 | 0,153 | 17,16 | 3714 | 6800 | ตัด |
| 3x150/25 | RM | 64 | 70 | 15,0 | 3,4 | 0,124 | 21,45 | 4638 | 7950 | ตัด |
| 3x185/25 | RM | 68 | 74 | 16,8 | 3,4 | 0,0991 | 26,46 | 5646 | 9300 | ตัด |
| 3x240/25 | RM | 74 | 80 | 19,2 | 3,4 | 0,0754 | 34,32 | 7272 | 11550 | ตัด |
| 3x300/25 | RM | 78 | 90 | 3,4 | 0,0601 | 42,50 | 9160 | 14450 | ตัด |
*) การบรรจุ: CUT = สายเคเบิลที่มีความยาวต่างกันบนดรัมหรือรีล สามารถตัดได้ตามความยาวที่ต้องการ
แอปพลิเคชัน
สำหรับวางโดยตรงบนพื้นดิน น้ำ กลางแจ้ง ภายในอาคาร และในท่อสายเคเบิล เช่น ในโรงงานอุตสาหกรรมและแผงสวิตช์บอร์ด

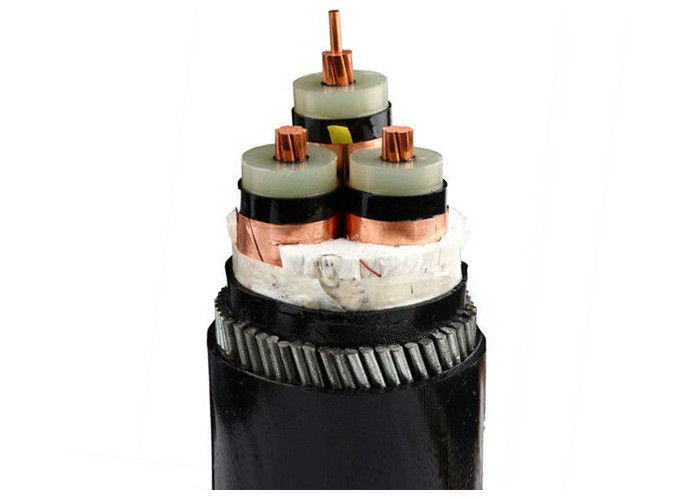

การก่อสร้าง
1 ..... ทองแดงเปลือยควั่น
2 ..... ชั้นในของวัสดุกึ่งตัวนำ
3 ..... ฉนวนแกนของโพลีเอทิลีนแบบเชื่อมขวาง
4 ..... ชั้นนอกของวัสดุกึ่งตัวนำ
5 ..... เทปกึ่งตัวนำ
6 ..... ตะแกรงลวดทองแดง
7 ..... แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ
8 ..... ผ้าไม่ทอเทปพันสายไฟหรือสารหน่วงไฟ
9 ..... อัดพีวีซีหุ้มด้านใน
10 .... เทปหุ้มเกราะเหล็กชุบสังกะสี
11 .... เปลือกโดยรวม: โพลีไวนิลคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
มาตรฐาน
IEC 60502, 60228, 60332, 60331
ดิน วีดีอี 0276-620
HD 620 S1: 1996
DIN EN 60228 คลาส 2 (การก่อสร้าง)
ข้อมูลทางเทคนิค
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -20°C ถึง +90°C | |
| ที่ตายตัว | -20°C ถึง +90°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 50265-2-1 |
ใบรับรอง
ไอเอสโอ,ซีอี, เคมา,ไออีซี,RoHS, CCC,พี3ซีและอื่น ๆ อีกมากมายตามคำขอ
เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
