การใช้งาน

สายไฟฟ้าที่ป้อมกันพลังงานเหล่านี้ถูกออกแบบมาเพื่อการติดตั้งในอากาศกลางแจ้ง สําหรับการฝังโดยตรงใต้ดิน ในน้ํา ในท่อสายไฟฟ้า สถานไฟฟ้า ที่สามารถเกิดความเสียหายทางกลของสายไฟฟ้า

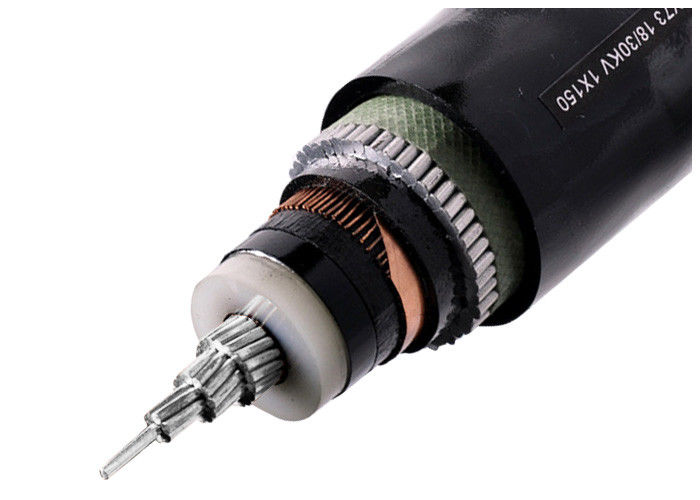

โครงสร้างเคเบิล

- กลมเปลือยโคลนอะลูมิเนียมแกนติดตาม IEC 60228
- ชั้นกลางครึ่งประสาท
- เอกหนาหนา XLPE
- รหัสสีตาม HD 308 S2
- ผิวนอกแบบครึ่งประสาท
- เทปครึ่งนํา
- สายทองแดงและเทปสกรีน
- เติม
- กล่องภายในพีวีซี
- เสื้อรัดเหล็กแกลวน (STA)
- พีวีซีชั้นนอก (สีแดงหรือสีดํา)

ข้อมูลเทคนิค

- สายไฟฟ้าตาม DIN VDE 0276 ส่วน 603, HD 620, IEC 60502, BS 6622
- ระยะอุณหภูมิสูงสุดถึง + 90 °C
- อุณหภูมิระหว่างการติดตั้ง 0 °C ถึง +70 °C
- อุณหภูมิวงจรสั้น + 250 °C (สูงสุด 5 วินาที)
- ความดันชื่อ Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (เบา BS), 18/30 kV, 19/33 kV (เบา BS)
- ความกระชับกําลังการทํางาน 3,6/6 kV = สูงสุด 7,2 kV 6/10 kV = สูงสุด 12 kV 18/30 kV = สูงสุด 36 kV
- ความดันการทดสอบ AC 3.6/6 kV = 11 kV ถึง 5 นาที 6/10 kV = 21 kV ถึง 5 นาที 18/30 kV = 63 kV ถึง 5 นาที
- วงจรโค้งขั้นต่ําประมาณ 15 กว้างสายไฟฟ้า

ตารางของความกระชับกําลัง, หลักและตัดข้าม

สายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท A ใช้ในสถานการณ์ที่ต้องการเวลาไม่เกิน 1 นาทีของการเสียพื้นดิน สําหรับสายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท Bความผิดพลาดการติดดิน ระยะเวลาปกติไม่เกิน 1 ชั่วโมงระยะเวลาการใช้งานสูงสุดไม่เกิน 8 ชั่วโมง ระยะเวลาการใช้งานของความผิดพลาดทางพื้นดินประจําปีทั้งหมดไม่ควรเกิน 125 ชั่วโมง ประเภท C รวมถึงระบบทั้งหมดที่คาดว่าประเภท A และ B
