| ปริมาณการสั่งซื้อขั้นต่ำ: | 300 เมตร |
| ราคา: | US$0.49 - US$125 / Meter |
| การบรรจุแบบมาตรฐาน: | กลองไม้ |
| ระยะเวลาการจัดส่ง: | 7-10 วัน |
| วิธีการจ่ายเงิน: | ที/ที,แอล/C |
| ความสามารถในการจําหน่าย: | 15,000 กิโลเมตรต่อเดือน |

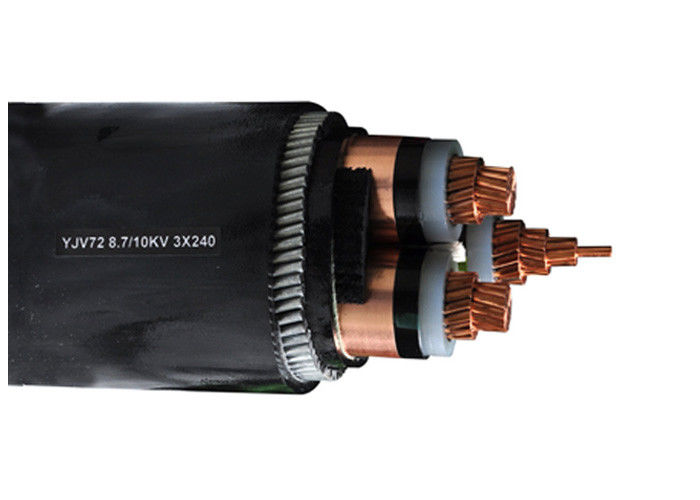

โครงสร้าง
| ตัวนำ | ตัวนำทองแดงแบบเกลียวอัดแน่น, Class 2 ตาม IEC 60228 |
| ตัวนำทองแดงแข็งแบบวงกลม, Class 1 ตาม IEC 60228 | |
| ตัวนำทองแดงแบบเกลียวอ่อน, Class 5 ตาม IEC 60228 | |
| ฉนวนตัวนำ | สารกึ่งตัวนำ (เฉพาะ MV) |
| ฉนวน | XLPE (โพลีเอทิลีนเชื่อมขวาง) |
| ฉนวนป้องกัน | สารกึ่งตัวนำ (เฉพาะ MV) |
| เกราะป้องกันโลหะ | เทปทองแดงป้องกันหรือสายทองแดงและเทปทองแดงป้องกัน (MV ต้องมี, LV เป็นตัวเลือก) |
| สารเติม | แถบสารเติม |
| เทปพัน | เทปพันแบบไม่ทอหรือเทปพัน lsoh |
| ชั้นใน | PVC อัดขึ้นรูป หรือ LSOH (เฉพาะ MV) |
| เกราะป้องกัน | เกราะป้องกันเทปเหล็ก, ลวดเหล็ก หรือเกราะลวดอลูมิเนียมเป็นตัวเลือก |
| เปลือกหุ้มโดยรวม | PVC, FR-PVC, PE หรือ LSOH |
YJ: ฉนวน XLPE
V: เปลือก PVC
32: เกราะลวดเหล็ก—3 แกน
22: เกราะเทปเหล็ก—3 แกน
72: เกราะลวดอลูมิเนียม—1 แกน
62: เกราะเทปสแตนเลส—1 แกน
ZR: ทนไฟ
การใช้งาน
ใช้ในสถานีย่อยหม้อแปลง, บล็อกสวิตชิ่ง, ในโรงไฟฟ้าและโรงงานอุตสาหกรรม
สายไฟแรงดันปานกลางสำหรับการใช้งานแบบคงที่ในพื้นดิน, ภายในและภายนอกอาคาร, กลางแจ้ง, ในรางสายเคเบิล, ในน้ำ, ในสภาวะที่สายเคเบิลไม่ได้รับความเครียดทางกลและแรงดึงที่รุนแรง
รายละเอียดสายไฟ MV (6 ถึง 35kv)
| สายไฟ MV (11kv 15kv 33kv) | ||
| รุ่นและคำอธิบาย Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | จำนวนแกน | พื้นที่หน้าตัดตัวนำ (mm2) |
| ฉนวน xlpe | 1 แกน 3 แกน | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตร.มม. |
| แกน Cu | ||
| YJV, N2XSY; สายไฟหุ้ม PVC | ||
| YJV22; สายไฟหุ้มเกราะเทปเหล็ก, หุ้ม PVC | ||
| YJV32, YJV42; สายไฟหุ้มเกราะลวดเหล็ก, หุ้ม PVC | ||
| แกน Al | ||
| YJLV, NA2XSY; สายไฟหุ้ม PVC | ||
| YJLV22; สายไฟหุ้มเกราะเทปเหล็ก, หุ้ม PVC | ||
| YJLV32, YJLV42; สายไฟหุ้มเกราะลวดเหล็ก, หุ้ม PVC | ||
ผลิตภัณฑ์นี้ใช้ได้กับสายส่งและจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้า AC (U0/U) 3.6/6kV-26/36kV ระบบ โดยจะถูกเดินสายในอากาศ (โครงสะพานสายเคเบิล, รองรับผนังภายในอาคาร และถาด) และดิน (ฝังโดยตรง, รางสายเคเบิล, ท่อ ฯลฯ) ตามความแตกต่างของโครงสร้างชั้นป้องกัน
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่นBS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
- สายไฟตาม DIN VDE 0276 part 603, HD 620, IEC 60502, BS 6622
- ช่วงอุณหภูมิสูงสุด +90 °C
- อุณหภูมิระหว่างการติดตั้งตั้งแต่ 0 °C ถึง +70 °C
- อุณหภูมิไฟฟ้าลัดวงจร +250 °C (สูงสุด 5 วินาที)
- แรงดันไฟฟ้าที่กำหนด Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- แรงดันไฟฟ้าใช้งาน 3,6/6 kV = สูงสุด 7,2 kV 6/10 kV = สูงสุด 12 kV 18/30 kV = สูงสุด 36 kV
- แรงดันไฟฟ้าทดสอบ a.c. 3,6/6 kV = 11 kV สูงสุด 5 นาที 6/10 kV = 21 kV สูงสุด 5 นาที 18/30 kV = 63 kV สูงสุด 5 นาที
- รัศมีการโค้งงอขั้นต่ำประมาณ 15 เส้นผ่านศูนย์กลางสายเคเบิล
| แรงดันไฟฟ้าทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ขณะเคลื่อนที่ | -5°C ถึง +70°C | |
| คงที่ | -20°C ถึง +70°C | ||
| อุณหภูมิใช้งาน | ไฟฟ้าลัดวงจร | °C | 250 |
| เวลาไฟฟ้าลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการโค้งงอ | ต่ำสุด | x เส้นผ่านศูนย์กลาง | 15 |
| ความไวไฟ | มาตรฐาน | EN 60332-1-2 |
*) การบรรจุ: CUT = สายเคเบิลที่มีความยาวต่างกันบนดรัมหรือรีล, สามารถตัดได้ตามความยาวที่ต้องการ
ใบรับรอง
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C และอื่นๆ ตามคำขอ
การบรรจุและการขนส่ง
สายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยดรัมไม้หรือดรัมไม้และเหล็ก วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล หลังจากส่งดรัมสายเคเบิลที่บรรจุอย่างดีไปยังท่าเรือ พวกเขาจะถูกโหลดลงในตู้คอนเทนเนอร์ 20 FT หรือตู้คอนเทนเนอร์ 40 FT ดรัมสายเคเบิลทั้งหมดได้รับการแก้ไขอย่างแน่นหนาด้วยเข็มขัดนิรภัยเพื่อให้แน่ใจว่าจะไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเล ขนาดของตู้คอนเทนเนอร์ถูกเลือกตามน้ำหนักของสินค้าทั้งหมดที่บรรทุกหรือตามความต้องการของลูกค้า
บริการ
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟรายใหญ่ที่สุดในประเทศจีนและมีประสบการณ์ในการผลิตและทำการตลาดมานานกว่า 20 ปี
* เรายอมรับ OEM ขนาดและวัสดุของสายเคเบิลได้รับการปรับแต่ง โลโก้และการออกแบบของคุณเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* โปรดส่งคำถามถึงเราสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมและเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
|
|
