| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
MV ((6 ~ 35kv) รายละเอียดสายไฟฟ้า
YJ: การกันหนาว XLPE
V: ผนัง PVC
32: โครงกลมไฟเหล็ก
22: ทองเหลืองเทปทองเหลือง
72: อัลลูมิเนียมสายหมอบ
62: สแตนเลสเทปทองเหลืองไม่เหนียว
ZR: ทนต่อไฟ

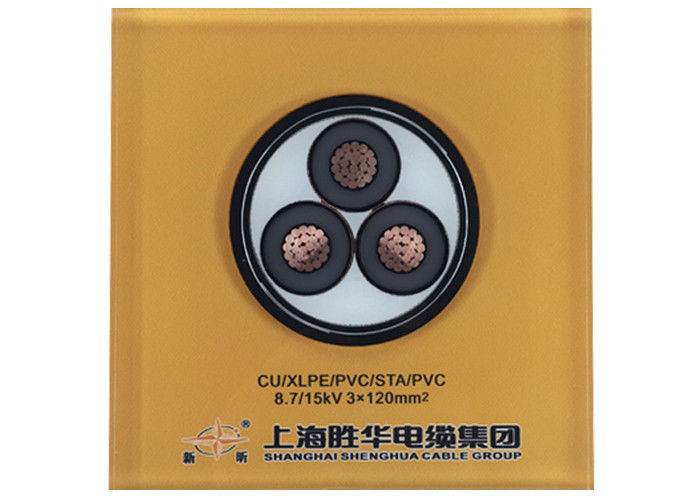

การก่อสร้าง
1..... ทองแดงเปลือย
2..... ชั้นภายในของวัสดุครึ่งนํา
3..... เคลียร์ไอโซเลชั่นจากพอลีเอเธลีนที่เชื่อมต่อกัน
4..... ชั้นภายนอกของวัสดุครึ่งนํา
5..... เทปครึ่งนํา
6..... สกรีนของสายทองแดง
7..... สายบรรจุ, สายใยหรือกระดาษ
8..... ไม่เนื้อเทปผนึกหรือกันไฟ
9..... ผงผนังภายใน PVC
10.... เทปเหล็กไร้ขัดกระบวน
11.... ครอบรวม: โพลีไวนิลเคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) สายไฟฟ้า | ||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร |
| Cu core | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | ||
| อัล คอร์ | ||
| YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
การใช้งาน
ใช้ในสถานีแปลงไฟฟ้า, หน่วยสลับไฟฟ้า, ในโรงไฟฟ้าและโรงงานอุตสาหกรรม
สายไฟฟ้าความดันกลางสําหรับการใช้งานแบบสแตตติกในพื้นดิน, ในและภายนอกสถานที่, ในภายนอก, ในคลื่นสายไฟฟ้า, ในน้ําในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางเครื่องกลและความเครียดในการดึงหนักกว่า.
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
ข้อมูลเทคนิค
- สายไฟฟ้าตาม DIN VDE 0276 ส่วน 603, HD 620, IEC 60502, BS 6622
- ระยะอุณหภูมิสูงสุดถึง + 90 °C
- อุณหภูมิระหว่างการติดตั้ง 0 °C ถึง +70 °C
- อุณหภูมิวงจรสั้น + 250 °C (สูงสุด 5 วินาที)
- ความดันชื่อ Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (เบา BS), 18/30 kV, 19/33 kV (เบา BS)
- ความกระชับกําลังการทํางาน 3,6/6 kV = สูงสุด 7,2 kV 6/10 kV = สูงสุด 12 kV 18/30 kV = สูงสุด 36 kV
- ความดันการทดสอบ AC 3.6/6 kV = 11 kV ถึง 5 นาที 6/10 kV = 21 kV ถึง 5 นาที 18/30 kV = 63 kV ถึง 5 นาที
- วงจรโค้งขั้นต่ําประมาณ 15 กว้างสายไฟฟ้า
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -5°C ถึง +70°C | |
| เซ็น | -20°C ถึง +70°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 60332-1-2 |
*) การบรรจุ: CUT = สายเคเบิลในความยาวที่แตกต่างกันบนกลองหรือม้วน, สามารถตัดตามความยาวที่ต้องการ
ใบรับรอง
ISOCE, KEMAIECRoHS ซีซีซีP3Cและอีกหลายอย่างตามคําขอ
ตารางของความกระชับกําลัง, หลักและตัดข้าม
| รายการ | ประเภท A,B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| ประเภท A,B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| หน่วยเดียว | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| สามแกน | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
สายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท A ใช้ในสถานการณ์ที่ต้องการเวลาไม่เกิน 1 นาทีของการเสียพื้นดิน สําหรับสายไฟฟ้าที่มีความกระชับกําลังปริมาณการตั้งค่าประเภท Bความผิดพลาดการติดดิน ระยะเวลาปกติไม่เกิน 1 ชั่วโมงระยะเวลาการใช้งานสูงสุดไม่เกิน 8 ชั่วโมง ระยะเวลาการใช้งานของความผิดพลาดทางพื้นดินประจําปีทั้งหมดไม่ควรเกิน 125 ชั่วโมง ประเภท C รวมถึงระบบทั้งหมดที่คาดว่าประเภท A และ B
การบรรจุและการส่ง
สายเคเบิลทั้งหมดสําหรับการส่งออกถูกบรรจุและคุ้มกันด้วยกลองไม้หรือกลองไม้และเหล็ก วัสดุการบรรจุขึ้นอยู่กับน้ําหนักและขนาดของสายเคเบิลหลังจากที่บรรจุถังสายไฟฟ้าเข้าถึงท่าเรือ, พวกเขาถูกบรรจุใน 20 FT ถังหรือ 40 FT ถัง. ทั้งหมดทรัมเคเบิลที่มั่นคงโดยเข็มขัดความปลอดภัยเพื่อให้แน่ใจว่า, ไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเลขนาดของคอนเทนเนอร์ถูกเลือกขึ้นอยู่กับน้ําหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า.
