สายไฟฟ้าหุ้มเกราะ
>
|
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
มาตรฐาน
IEC60502, BS6346, VDE, AS/NZS, UL, ฯลฯ หรือตามคำขอของลูกค้า
แรงดันไฟฟ้า (kV):
ชั้น 1 0.6/1 1.8/3 3.6/6 6/10 8.7/55 12/20 18/30 21/35
ชั้นที่ 2 1/1 3/3 6/6 8.7/10 12/58 18/20 - 26/35
จำนวนคอร์:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 และอื่นๆ

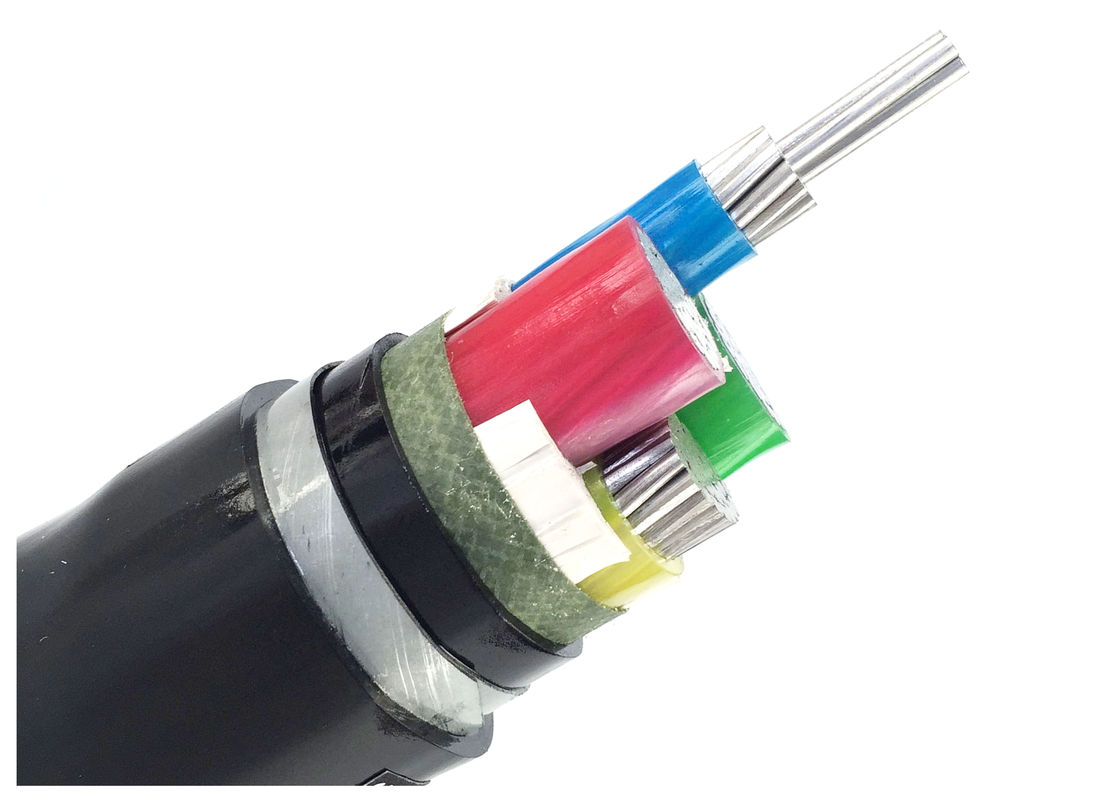

การก่อสร้าง
ตัวนำ: ตัวนำอลูมิเนียมแข็งหรือควั่น, Cl.1 หรือ Cl.2 ตามมาตรฐาน IEC 60228
ฉนวนกันความร้อน: XLPE (cross-linked polyethylene) อยู่ที่ 90 OC
หุ้มชั้นใน : PVC
การหุ้มเกราะ : เทปเหล็ก
เปลือก : PVC ชนิด ST2 ถึง IEC 60502 สีดำ
การใช้งาน
ใช้สำหรับสายส่งและสายจำหน่ายไฟฟ้าที่มีแรงดันไฟฟ้าพิกัด 35kV และต่ำกว่า
เมื่อเปรียบเทียบกับสายไฟหุ้มฉนวน PVC สายไฟ xlpe ไม่เพียงแต่มีลักษณะเฉพาะของกระแสไฟฟ้าที่ดีเยี่ยม กลไก ความร้อนและการเสื่อมสภาพ ทนต่อความเครียดต่อสภาพแวดล้อม และทนต่อการกัดกร่อนของสารเคมี แต่ยังมีโครงสร้างที่เรียบง่าย น้ำหนักเบา ไม่มีข้อจำกัดโดยการวางหล่น และค่าเผื่ออุณหภูมิสูงสำหรับการทำงานในระยะยาว
รุ่นและข้อมูลจำเพาะ
| พิมพ์ | ลักษณะ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | เลขที่. ของคอร์ | ส่วนที่กำหนด (mm2) | การใช้งาน |
| วายเจวี วายเจแอลวี | ตัวนำ Cu หรือ Al, ฉนวน XLPE, สายไฟฟ้าหุ้มพีวีซี | 0.6/1KV | 1,2,3,4 | 1.5 ถึง 400 | สำหรับการวางในอาคารและนอกอาคาร สายไฟหุ้มฉนวน LV XLPE ใช้ในระบบส่งและจำหน่ายที่แรงดันไฟฟ้า U (Um) ≤10KV สายไฟหุ้มฉนวน HV XLPE หมายถึงการส่งผ่านสายไฟระหว่าง 10KV-35KV ซึ่งมักใช้กับถนนสายหลักของระบบส่งกำลัง สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ |
| 3+1 | 3×4+1×2.5 ถึง 3×400+1×185 | ||||
| 6/6กิโลโวลต์ | 1,3 | 25 ถึง 500 | |||
| 8.7/10กิโลโวลต์ 8.7/15กิโลโวลต์ 12/20กิโลโวลต์ | 1 | 25 ถึง 500 | |||
| 3 | 25 ถึง 300 | ||||
| 21/35kv | 1 | 50 ถึง 500 | |||
| YJV22 YJLV22 | ตัวนำ Cu หรือ Al, เทปหุ้มฉนวนเหล็ก XLPE หุ้มสายไฟหุ้มเกราะ PVC | 0.6/1KV | 3 | 1.5 ถึง 400 | เหมาะสำหรับฝังดิน สามารถรับแรงทางกลภายนอกได้แต่แรงดึงสูง |
| 4 | 4 ถึง 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 ถึง 300 | |||
| 21/35kv | 3 | 50 ถึง 240 |
คุณสมบัติทางเทคนิค:
1 อุณหภูมิในการทำงานเป็นเวลานานอยู่ที่ 75 ℃ เกิดการลัดวงจร (ภายใน 5 วินาที) อุณหภูมิของแกนต้องไม่เกิน 160 </s>
2 อุณหภูมิไม่ควรต่ำกว่า -10 ℃
3 อุณหภูมิการวางไม่ควรต่ำกว่า 0 ℃
4, รัศมีโค้งงอของแกนเดี่ยวที่ไม่มีเกราะไม่ควรเกิน 20D, รัศมีโค้งงอของแกนเดี่ยวพร้อมเกราะไม่ควรเกิน 15D, รัศมีโค้งงอของแกนสามแกนพร้อมเกราะไม่ควรเกิน 12D
บันทึก:
1. ตารางแสดงสายเคเบิลเพียงบางส่วนเท่านั้น สามารถสอบถามสายเคเบิลที่มีข้อกำหนดอื่น ๆ ได้
2. สายเคเบิลมีให้เลือกหลายโหมดทั้งโหมดเดี่ยวหรือหลายโหมด
3. มีโครงสร้างสายเคเบิลที่ออกแบบเป็นพิเศษตามคำขอ
เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
