| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
| รหัส | : : | YJV22, ZR-YJV22, YJY23, ZR-YJY23 |
| มาตรฐาน | : : | TS IEC 60502, IEC 502, VDE 0271, บี 6346 |

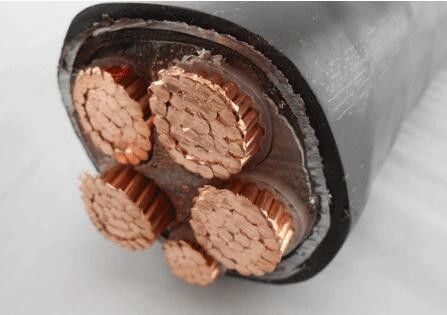

| การก่อสร้าง | : : | 1- ตัวนำทองแดงที่เป็นของแข็งควั่นหรือยืดหยุ่น |
| 2- ฉนวน XLPE (PE แบบเชื่อมโยงข้าม) | ||
| 3- เกราะเทปเหล็กชุบสังกะสี | ||
| 4- เปลือกนอก PVC หรือ PE, LSOH | ||
| แอปพลิเคชัน | : : | เหมาะสำหรับติดตั้งภายในอาคาร ในท่อร้อยสายไฟ และในโรงงานอุตสาหกรรม หรือ |
| สถานีสวิตชิ่ง, การติดตั้งใต้ดินพร้อมการป้องกันเพิ่มเติมที่ไหน | ||
| ความเสียหายทางกลเป็นสิ่งที่ไม่คาดคิด | ||
| ข้อมูลทางเทคนิค | : : | สูงสุด อุณหภูมิใช้งาน 90 °C |
| อุณหภูมิลัดวงจร 250 °C |
YJ: ฉนวน XLPE
V: ปลอกพีวีซี
22: เทปหุ้มเกราะเหล็กชุบสังกะสี
ZR: สารหน่วงไฟ
คุณสมบัติทางเทคนิค
1 อุณหภูมิในการทำงานเป็นเวลานานอยู่ที่ 90 ℃ เกิดการลัดวงจร (ภายใน 5 วินาที) อุณหภูมิของแกนต้องไม่สูงกว่า 250 </s>
2 อุณหภูมิไม่ควรต่ำกว่า -10 ℃
3 อุณหภูมิการวางไม่ควรต่ำกว่า 0 ℃
4, รัศมีโค้งงอของแกนเดี่ยวที่ไม่มีเกราะไม่ควรเกิน 20D, รัศมีโค้งงอของแกนเดี่ยวพร้อมเกราะไม่ควรเกิน 15D, รัศมีโค้งงอของแกนสามแกนพร้อมเกราะไม่ควรเกิน 12D
พิมพ์คำอธิบายและโอกาสการสมัคร
| YJV22 | ฉนวน XLPE, เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | เหมาะสำหรับฝังดิน สามารถรับแรงทางกลภายนอกได้แต่แรงดึงสูง |
| YJLV22 | อัล. ฉนวน, เทปเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | |
| YJV32 | ตัวนำทองแดง, ฉนวน XLPE, ลวดเหล็กหุ้มเกราะ, สายไฟหุ้มพีวีซี | ใช้กับเพลา น้ำ และดิน สามารถรับแรงดันบวกได้มากขึ้น |
| YJLV32 | Al.Conductor, ฉนวน XLPE, ลวดเหล็กหุ้มเกราะอย่างดี, สายไฟหุ้มพีวีซี | |
| YJV42 | ตัวนำทองแดง, ฉนวน XLPE, ลวดเหล็กหนาหุ้มเกราะ, สายไฟหุ้มพีวีซี | สำหรับการวางเพลา น้ำใต้ดิน และระดับที่แตกต่างกันมาก สามารถรับแรงกดดันทางกลภายนอกและแรงดึงปานกลาง |
| YJLV42 | Al.Conductor, ฉนวน XLPE, ลวดเหล็กหนาหุ้มเกราะ, สายไฟหุ้มพีวีซี |
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, IEC 60332
จีน: GB/T 12706.1-2008
มาตรฐานอื่นๆ เช่น BS,DIN และ ICEA ตามคำขอ
ขนาดตัวอักษร:10.0000pt;mso-font-kerning:0.0000pt;">ประเภท PVC ST2ตามมาตรฐาน IEC 60502 สีดำ
ข้อมูลทางเทคนิค
พิกัดแรงดันไฟฟ้า: 0.6 / 1 กิโลโวลต์
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90โอค) ฉุกเฉิน (130โอC) หรือการลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0โอC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: 12 x สาย OD
ใบรับรอง
CE, RoHS, CCC, KEMA และอื่น ๆ อีกมากมายตามคำขอ
พารามิเตอร์ทางเทคนิค
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของการหุ้มด้านใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ โอดี | ประมาณน้ำหนัก | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | เรตติ้งปัจจุบัน | |
| มม2 | ชิ้น/มม | มม | มม | มม | มม | (มม.) | กก./กม | Ω/กม | ในอากาศ (A) | ในดิน(A) |
| 4 × 4+ 1 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 18.4 | 565 | 4.61 | 34 | 45 |
| 4 × 6+ 1 × 4 | 1/2.76+1/2.25 | 0.7 | 1.0 | 2 × 0.2 | 1.5 | 19.8 | 692 | 3.08 | 43 | 57 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 22.8 | 953 | 1.83 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.0 | 2 × 0.2 | 2.0 | 25.8 | 1318 | 1.15 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 30.4 | พ.ศ. 2420 | 0.727 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.0 | 2 × 0.2 | 2.0 | 34.1 | 2324 | 0.524 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.0 | 2 × 0.2 | 2.0 | 38.7 | 3415 | 0.387 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 1.2 | 2 × 0.2 | 2.5 | 44.2 | 4432 | 0.268 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 1.2 | 2 × 0.5 | 2.5 | 49.8 | 5747 | 0.193 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 1.2 | 2 × 0.5 | 2.5 | 55.4 | 7112 | 0.153 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 0.5 | 3.0 | 60.1 | 8556 | 0.124 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 0.5 | 3.0 | 66.9 | 10510 | 0.0991 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 1.6 | 2 × 0.5 | 3.5 | 74.8 | 13232 | 0.0754 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 1.7 | 2 × 0.5 | 3.5 | 78.4 | 16452 | 0.0601 | 505 | 515 |
สายเคเบิลทั้งหมดสำหรับการส่งออกได้รับการบรรจุและป้องกันอย่างดีด้วยถังไม้หรือถังไม้และเหล็ก
วัสดุบรรจุภัณฑ์ขึ้นอยู่กับน้ำหนักและขนาดของสายเคเบิล
ข้อมูลที่ดี ข้อมูลการผลิต และข้อมูลของลูกค้าจะถูกพิมพ์ลงบนดรัมแต่ละขนาดอย่างแน่นหนา
หลังจากที่กลองเคเบิลที่บรรจุอย่างดีส่งไปยังท่าเรือน้ำแล้ว พวกมันจะถูกโหลดลงในคอนเทนเนอร์ขนาด 20 FT หรือคอนเทนเนอร์ขนาด 40 FT ดรัมเคเบิลทั้งหมดได้รับการยึดอย่างแน่นหนาด้วยเข็มขัดนิรภัย เพื่อให้แน่ใจว่าไม่มีการเคลื่อนย้ายระหว่างการขนส่งทางทะเล
ขนาดของตู้คอนเทนเนอร์จะถูกเลือกตามน้ำหนักของสินค้าที่บรรทุกทั้งหมดหรือตามความต้องการของลูกค้า
