| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0.6/1kV
2.มาตรฐาน: IEC60502, BS7870, GB/T12706
3.อุณหภูมิการทํางานสูงสุด: 90 °C สามารถ 110 °C ตามความต้องการ
4.ตัวนํา: ประเภท 1/2 ผงแดงเปลือยเปลือย
5.การกันความร้อน: XLPE
6.ทัพรบ: STA
7กล่อง: PVC
8พื้นที่ตัดข้าม: 1.5 ~ 630mm2
9. คอร์: 1 ~ 5 คอร์,3C + 1E,4C + 1E,3C + 2E
10การบรรจุ: กลองไม้ หรือตามความต้องการ
11การรับรอง: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12หมายเหตุ: มีคุณสมบัติการยับยั้งลม ความทนทานต่อไฟ การสูบบุหรี่ต่ํา และไร้ฮาโลเจน หรือคุณสมบัติอื่นๆ
การใช้งาน

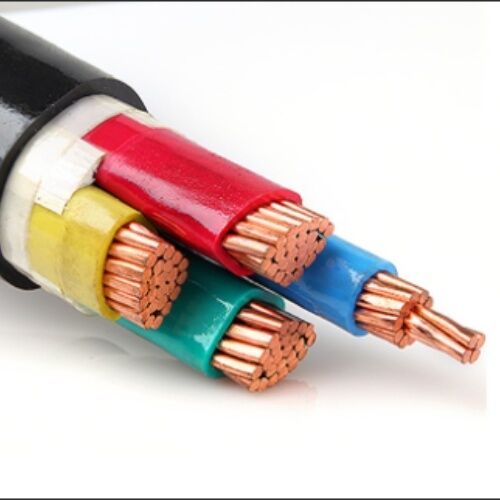

STA Armored Electric Cable YJV22 4+1 Core Cable ใช้กับสายส่งและกระจายพลังงานไฟฟ้าที่มีความดันค่า AC Uo/U ถึงรวม 0.6/1kV
สําหรับการติดตั้งภายนอกและภายในในสถานที่ชื้นและชื้นวางตรงในพื้นที่ที่มีความเครียดทางเครื่องกลมากเกินไปในพื้นที่ชันและเคลื่อนไหว และในการวางตั้งหรือชันรวมทั้งในสถานที่ที่มีความเปราะบางต่อการลื่น
YJ: การกันหนาว XLPE
V: ปรับความร้อนจาก PVC
V: ผนัง PVC
22: เส้นเหล็กเหล็กเหล็กกระดาษ
32: เสื้อเกราะเหล็กเหล็กกระปุก
มาตรฐาน
สากล: IEC 60502, IEC 60228, IEC 60332
ประเทศจีน: GB/T 12706.1-2008
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ขนาดตัวอักษร10.0000pt;mso-font-kerning:0.0000pt;" >PVC ประเภท ST2ตาม IEC 60502 สีดํา
ข้อมูลเทคนิค
ความกระชับกําลังปริมาณ 0.6 / 1 kV
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90OC) สถานการณ์ฉุกเฉินOC) หรือการตัดสั้นไม่เกิน 5 วินาที (250 °C)
อุณหภูมิแวดล้อม 0OC หลังการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 12 x สาย Kabel O.D
รายละเอียด
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาที่ปกคลุมภายใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 4 + 1 × 25 | 1/2.25 บวก 1/1.38 | 0.7 | 1.0 | 2 × 02 | 1.5 | 16.0 | 443 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 1 × 4 | 1/2.76 บวก 1/2.25 | 0.7 | 1.0 | 2 × 02 | 1.5 | 17.0 | 531 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 1 × 6 | 7/1.38 บวก 1/28 | 0.7 | 1.0 | 2 × 02 | 2.0 | 20.0 | 741 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 1 × 10 | 7/1.78+7/138 | 0.7 | 1.0 | 2 × 02 | 2.0 | 23.0 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 1 × 16 | 7/2.14+7/178 | 0.9 | 1.0 | 2 × 02 | 2.0 | 26.0 | 1556 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 1 × 16 | 7/2.52+7/178 | 0.9 | 1.0 | 2 × 02 | 2.0 | 28.0 | 1896 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 1 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.0 | 2 × 02 | 2.0 | 31.0 | 2518 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70+ 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 1.2 | 2 × 02 | 2.5 | 36.0 | 3293 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 1 × 50 | 19/2.52 บวก 10/2.52 | 1.1 | 1.2 | 2 × 05 | 2.5 | 40.0 | 4349 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 1 × 70 | 24/2.52 บวก 14/252 | 1.2 | 1.2 | 2 × 05 | 2.5 | 44.0 | 5365 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 1.4 | 2 × 05 | 3.0 | 49.0 | 6468 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 1.4 | 2 × 05 | 3.0 | 52.0 | 7854 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 1 × 120 | 48/2.52 บวก 24/252 | 1.7 | 1.6 | 2 × 05 | 3.5 | 68.0 | 9814 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 1 × 150 | 61/2.52 บวก 30/2.52 | 1.8 | 1.7 | 2 × 05 | 3.5 | 71.0 | 12781 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 400+ 1 × 240 | 61/2.97 + 48/2.52 | 2.0 | 1.7 | 2 × 05 | 3.5 | 76.0 | 16359 | 0.0470 | 3.5 | 570 | 575 |
สายเคเบิลทั้งหมดสําหรับการส่งออกถูกบรรจุไว้อย่างดี และถูกปกป้องด้วยกลองไม้ หรือกลองไม้และเหล็ก
วัสดุบรรจุขึ้นอยู่กับน้ําหนักและขนาดของสายไฟ
ข้อมูลที่ดี ข้อมูลผู้ผลิต และข้อมูลของลูกค้า ถูกพิมพ์ไว้อย่างแน่นแน่นบนทุกขนาดของกลอง
หลังจากทรัมเคเบิลที่บรรจุได้ดีถูกส่งไปยังท่าเรือทะเล พวกเขาถูกบรรจุเข้าไปในถัง 20 FT หรือถัง 40 FT ทุกทรัมเคเบิลถูกติดตั้งอย่างมั่นคงด้วยเข็มขัดความปลอดภัยไม่มีการเคลื่อนไหวระหว่างการขนส่งทางทะเล.
ขนาดของคอนเทนเนอร์ถูกเลือกตามน้ําหนักของสินค้าที่บรรทุกทั้งหมด หรือตามความต้องการของลูกค้า
บริการของเรา
* เราเป็นผู้ผลิตสายไฟฟ้าและสายไฟฟ้าขนาดใหญ่ที่สุดในภาคตะวันตกเฉียงใต้ของจีน และมีประสบการณ์ในการผลิตและการตลาดมากกว่า 20 ปี
* เรายอมรับ OEM. ขนาดและวัสดุสายไฟฟ้าเป็นส่วนตัว. โลโก้ของคุณเองและ
การออกแบบของตัวเองก็ยินดีต้อนรับ เราจะผลิตตามความต้องการและคําอธิบายของคุณ
* กรุณาส่งสอบถามเราสําหรับข้อมูลสินค้าเพิ่มเติมและเราจะให้คุณความคิดเห็นภายใน 12 ชั่วโมง
