| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
แอปพลิเคชัน
สายไฟหุ้มฉนวน XLPE ใช้ในการดำเนินการระบบส่งและจำหน่ายไฟฟ้าที่แรงดันไฟฟ้า 0.6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV
แรงดันไฟฟ้าต่ำและปานกลางภายใต้ 10kV ความตึงเครียดสูงระหว่าง 10 ถึง 35kV
การก่อสร้าง

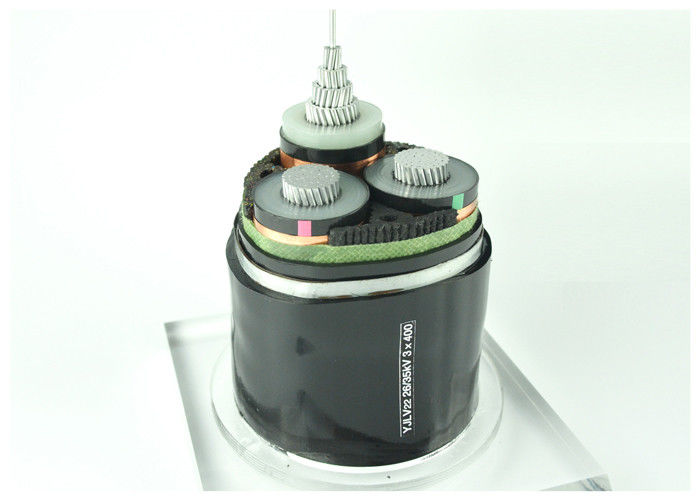

YJLV22 26/35kV 3x400SQMM สายไฟหุ้มเกราะ
1. แกนอะลูมิเนียมเปลือยทรงกลมตีเกลียวตามมาตรฐาน IEC 60228
2. ชั้นกึ่งตัวนำด้านใน
3. ฉนวนแกน XLPE
4. รหัสสีตาม HD 308 S2
5. ชั้นกึ่งตัวนำด้านนอก
6. เทปกึ่งตัวนำ
7.หน้าจอเทปทองแดง
8. ฟิลเลอร์
9. ปลอกด้านใน PVC
10. เทปเกราะเหล็กชุบสังกะสี (STA)
11. เปลือกนอก PVC (แดงหรือดำ)
รหัสประจำตัว:
YJ: ฉนวน XLPE
L: ตัวนำอลูมิเนียม
V: ปลอกพีวีซี
32: เกราะลวดเหล็ก - 3 แกน
22: เทปหุ้มเกราะเหล็ก - 3 แกน
72: เกราะลวดอลูมิเนียม - 1 แกน
62: เทปหุ้มเกราะสแตนเลส—1 แกน
ZR: ทนไฟ
| พิมพ์ | ลักษณะ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | เลขที่. ของคอร์ | ส่วนที่กำหนด (mm2) | การใช้งาน |
| วายเจวี วายเจแอลวี | ตัวนำ Cu หรือ Al, ฉนวน XLPE, สายไฟฟ้าหุ้มพีวีซี | 0.6/1KV | 1,2,3,4 | 1.5 ถึง 400 | สำหรับการวางในอาคารและนอกอาคาร สายไฟหุ้มฉนวน LV XLPE ใช้ในระบบส่งและจำหน่ายที่แรงดันไฟฟ้า U (Um) ≤10KV สายไฟหุ้มฉนวน HV XLPE หมายถึงการส่งผ่านสายไฟระหว่าง 10KV-35KV ซึ่งมักใช้กับถนนสายหลักของระบบส่งกำลัง สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้ |
| 3+1 | 3×4+1×2.5 ถึง 3×400+1×185 | ||||
| 6/6กิโลโวลต์ | 1,3 | 25 ถึง 500 | |||
| 8.7/10กิโลโวลต์ 8.7/15กิโลโวลต์ 12/20กิโลโวลต์ | 1 | 25 ถึง 500 | |||
| 3 | 25 ถึง 300 | ||||
| 21/35kv | 1 | 50 ถึง 500 | |||
| YJV22 YJLV22 | ตัวนำ Cu หรือ Al, เทปหุ้มฉนวนเหล็ก XLPE หุ้มสายไฟหุ้มเกราะ PVC | 0.6/1KV | 3 | 1.5 ถึง 400 | เหมาะสำหรับฝังดิน สามารถรับแรงทางกลภายนอกได้แต่แรงดึงสูง |
| 4 | 4 ถึง 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 ถึง 300 | |||
| 21/35kv | 3 | 50 ถึง 240 |
ข้อมูลทางเทคนิค:
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90โอค) ฉุกเฉิน (130โอC) หรือการลัดวงจรไม่เกิน 5 วินาที (250 ℃)
นาที. อุณหภูมิโดยรอบ 0โอC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: 15 x สายเคเบิล OD สำหรับแกนเดี่ยว
12 x สายเคเบิล OD สำหรับมัลติคอร์
| ทดสอบแรงดันไฟฟ้า | 6/10 กิโลโวลต์ | [กิโลโวลต์] | 21 / 5 นาที |
| 12/20 กิโลโวลต์ | [กิโลโวลต์] | 42 / 5 นาที | |
| 18/30 กิโลโวลต์ | [กิโลโวลต์] | 63 / 5 นาที | |
| ช่วงอุณหภูมิ | ในการเคลื่อนไหว | -5°C ถึง +70°C | |
| ที่ตายตัว | -20°C ถึง +70°C | ||
| อุณหภูมิในการทำงาน | ไฟฟ้าลัดวงจร | องศาเซลเซียส | 250 |
| เวลาลัดวงจร | สูงสุด | [วินาที] | 5 |
| รัศมีการดัด | นาที | เส้นผ่านศูนย์กลาง x | 15 |
| ความไวไฟ | มาตรฐาน | ห้องน้ำในตัว 60332-1-2 |
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228
จีน: GB/T 12706
มาตรฐานอื่นๆ เช่น BS, DIN และ ICEA ตามคำขอ
ใบรับรอง
ไอเอสโอ,ซีอี, เคมา,ไออีซี,RoHS, CCC,พี3ซี
และอื่น ๆ อีกมากมายตามคำขอ
บริการของเรา
* เราเป็นหนึ่งในผู้ผลิตสายไฟและสายไฟที่ใหญ่ที่สุดในประเทศจีน และมีประสบการณ์ด้านการผลิตและการตลาดมากกว่า 20 ปี
* เรายอมรับ OEM ขนาดสายเคเบิลและวัสดุได้รับการปรับแต่ง โลโก้ของคุณเองและการออกแบบของตัวเองยินดีต้อนรับ เราจะผลิตตามความต้องการและคำอธิบายของคุณ
* กรุณาส่งคำถามสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติมแล้วเราจะให้ข้อเสนอแนะแก่คุณภายใน 12 ชั่วโมง
คำถามที่พบบ่อย
1. การจัดส่งสินค้า:ทางทะเลหรือทางอากาศเนื่องจากมีน้ำหนักมาก ตัวอย่างจะถูกส่งโดย DHL, Fedex ฯลฯ
2. การชำระเงิน:เรายอมรับ T/T, L/C เพียงเลือกสิ่งที่คุณต้องการ
3.เวลาจัดส่ง: :โดยทั่วไป 7 ~ 10 วันทำการเมื่อได้รับเงินมัดจำ ตามปริมาณ.
4. ขั้นต่ำ:โดยทั่วไปขั้นต่ำของเราคือ 1,000 เมตร สามารถจัดเตรียมตัวอย่างที่ต่ำกว่า 20 เซนติเมตรได้อย่างอิสระ
