| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

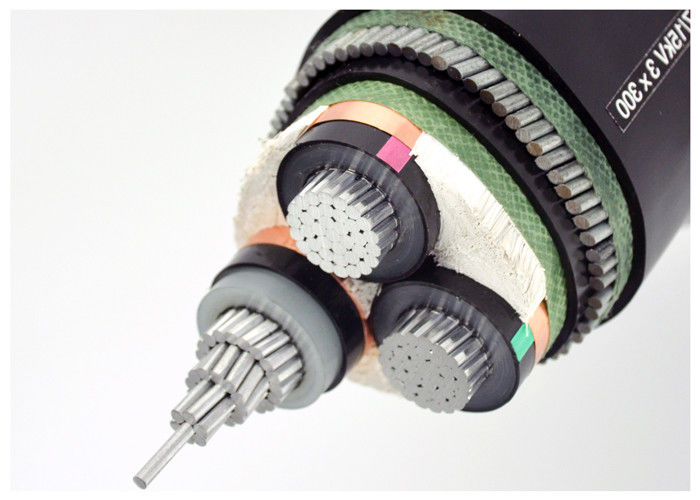

โครงสร้าง
สายนําอลูมิเนียมเปลือยเปล่า
ชั้นภายในของวัสดุครึ่งนํา
โครงการกันหนาวแกนของโพลีเอธิลีนเชื่อมต่อกัน
ชั้นนอกของวัสดุครึ่งนํา
สกรีนเทปทองแดง
เครื่องเติมแผ่น สายไหม หรือกระดาษ
ผ้าที่ไม่เนื้อเทปร็อป
ผงผงผนังภายใน PVC
อุปกรณ์ป้องกันเทปเหล็กเหล็กเหล็ก
ภาพรวม โพลีไวนิลเคลอรีด (PVC) หรือ FR-PVC, PE, LSOH
การใช้งาน
ใช้กับหลุมน้ํา และดิน ที่สามารถทนความดันบวกที่ใหญ่กว่า
มาตรฐาน
สากล: IEC 60502, IEC 60228, (IEC 60332-3 สําหรับ ZR-YJV)32, ZR-YJV72เพียงเท่านั้น)
จีน: GB/T 12706 (GB/T 18380-3 สําหรับ ZR-YJV)32, ZR-YJV72เพียงเท่านั้น)
มาตรฐานอื่น ๆ เช่น BS,DIN และ ICEA ตามคําขอ
ชื่อรหัส
YJ: การกันหนาว XLPE
V: ผนัง PVC
32:ทองเหลืองสายทองเหลือง
72: อัลลูมิเนียมสายหมอบ
ZR: ทนต่อไฟ
| MV ((6 ถึง 35kv) สายไฟฟ้า | |||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) | |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร | |
| Cu core | อัล คอร์ | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
ข้อมูลเทคนิค
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90OC) สถานการณ์ฉุกเฉินOC) หรือการตัดสั้นไม่เกิน 5 วินาที (250 °C)
อุณหภูมิแวดล้อม 0OC หลังการติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 15 x สายเคเบิล O.D สําหรับแกนเดียว
12 x สายเคเบิล O.D สําหรับหลายแกน
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -5°C ถึง +70°C | |
| เซ็น | -20°C ถึง +70°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 60332-1-2 |
ใบรับรอง
ISOCE, KEMAIECRoHS ซีซีซีP3Cและอีกหลายอย่างตามคําขอ
