| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

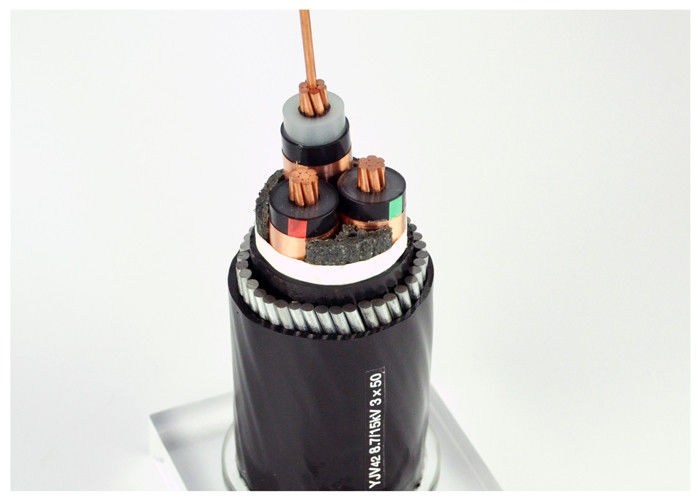

โครงสร้าง
1..... ทองแดงเปลือย
2..... ชั้นภายในของวัสดุครึ่งนํา
3..... เคลียร์ไอโซเลชั่นจากพอลีเอเธลีนที่เชื่อมต่อกัน
4..... ชั้นภายนอกของวัสดุครึ่งนํา
5..... เทปครึ่งนํา
6..... สกรีนของสายทองแดง
7..... สายบรรจุ, สายใยหรือกระดาษ
8..... ไม่เนื้อเทปผนึกหรือกันไฟ
9..... ผงผนังภายใน PVC
10.... เทปเหล็กเหล็กเหล็กกระดาษ
11.... ครอบรวม: โพลีไวนิลเคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH
การใช้งาน
สายไฟฟ้าความดันกลางสําหรับการใช้งานแบบสแตตติกในพื้นดิน, ในและภายนอกสถานที่, ในภายนอก, ในคลื่นสายไฟฟ้า, ในน้ําในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางเครื่องกลและความเครียดในการดึงหนักกว่า.
เนื่องจากปัจจัยการสูญเสียไฟฟ้าดิบที่ต่ํามาก ซึ่งคงที่ตลอดอายุการใช้งานของมัน และเนื่องจากคุณสมบัติการกันไฟที่ดีของวัสดุ XLPEสะสมแน่นตามระยะยาวด้วยแผ่นภายในและภายนอกของวัสดุครึ่งประสาท (ผลักดันในกระบวนการเดียว), สายไฟฟ้ามีความน่าเชื่อถือในการทํางานสูง
ใช้ในสถานีแปลงไฟฟ้า, หน่วยสลับไฟฟ้า, ในโรงไฟฟ้าและโรงงานอุตสาหกรรม
เพื่อหลีกเลี่ยงผลกระทบจากภายนอก, ชั้นครึ่งประสาทที่ติดกันถูกขุดออกระหว่างสายประสาทและการกันความร้อน, พร้อมกับสายประสาทททองแดงแบบเหมาะสมปลอดภัยการจํากัดสนามไฟฟ้าและความต้านทานกับการชาร์จบางส่วน.
มาตรฐาน
สากล: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่น ๆ เช่นBS,DIN และ ICEA ตามคําขอ
รายละเอียด
| MV ((6 ถึง 35kv) สายไฟฟ้า | |||
| รูปแบบและคําอธิบาย Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | เลขของแกน | พื้นที่ตัดข้ามของสายไฟ ((mm2) | |
| xlpe ติดกัน | 1 หลัก 3 หลัก | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 ตารางเมตร | |
| Cu core | อัล คอร์ | ||
| YJV, N2XSY;สายไฟฟ้าที่เคลือบด้วย PVC | YJLV, NA2XSY; สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV22; เทปเหล็กปรับรัด, สายไฟฟ้า PVC | YJLV22; เทปเหล็กที่ป้อมกัน, สายไฟฟ้าที่เคลือบด้วย PVC | ||
| YJV32, YJV42; สายเหล็กที่ป้อม, สายไฟฟ้าที่ปิดด้วย PVC | YJLV32,YJLV42; สายเหล็กที่ป้อมกัน, สายไฟฟ้าที่ปิดด้วย PVC | ||
| ปรับระบายความร้อน pvc | |||
| Cu Core | อัล คอร์ | ||
| VV ((VY);PVC ((PE)) สายไฟฟ้าที่ปิด | VLV ((VLY);PVC ((PE)) สายไฟฟ้าที่ปิด | ||
| VV22 ((VV23);เทปเหล็กที่ป้อม, PVC ((PE) สายไฟฟ้าที่ปิด | VLV22 ((VLV23);เทปเหล็กที่ปรับกระบวน, PVC ((PE) สายไฟฟ้าที่ปิด | ||
| VV32 ((VV33),VV42 ((VV43);สายเหล็กที่ปรับปรุง,PVC ((PE)) สายไฟฟ้าที่ปิด | VLV32(VLV33),VLV42(VLV43);สายไฟฟ้าเหล็กที่ป้อมกัน,PVC(PE) | ||
ข้อมูลเทคนิค
อุณหภูมิสูงสุดของตัวนํา: ต่ํากว่าปกติ (90°C), ด่วน (130°C) หรือวงจรสั้นไม่เกิน 5 วินาที (250°C) สถานการณ์
อุณหภูมิแวดล้อม0 °C หลังจากติดตั้งและเพียงเมื่อสายไฟฟ้าอยู่ในตําแหน่งคงที่
ขั้นต่ํารัศมีโค้ง: 20 x สายเคเบิล O.D สําหรับสายเคเบิลไม่มีโลหิต
15 x สายเคเบิล O.D สําหรับสายเคเบิลปักกันแบบมีแกนเดียว
15 x คาเบล O.D สําหรับเคเบิลหลายแกนที่ไม่ได้ป้อมกัน
12 x สายเคเบิล O.D สําหรับสายเคเบิลปักกันหลายแกน
ใบรับรอง
ISOCE, KEMAIECRoHS ซีซีซีP3Cและอีกหลายอย่างตามคําขอ
การสั่งซื้อ
ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนแกน
ขนาดของตัวนํา $ การสร้าง
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ
ปริมาตรเทคนิค
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของชั้นใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 25 | 7/214 | 3.4 | 1.3 | 2.5 | 2.5 | 49.0 | 4579 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/252 | 3.4 | 1.3 | 2.5 | 2.6 | 52.0 | 5097 | 0.524 | 21 | 140 | 155 |
| 3 × 50 | 10/252 | 3.4 | 1.4 | 2.5 | 2.7 | 54.0 | 5802 | 0.387 | 21 | 165 | 180 |
| 3 × 70 | 14/252 | 3.4 | 1.5 | 2.5 | 2.8 | 58.0 | 6788 | 0.268 | 21 | 210 | 220 |
| 3 × 95 | 19/252 | 3.4 | 1.5 | 2.5 | 2.9 | 62.0 | 7812 | 0.193 | 21 | 255 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 3.4 | 1.6 | 2.5 | 3.1 | 65.0 | 8929 | 0.153 | 21 | 290 | 300 |
| 3 × 150 | 30/252 | 3.4 | 1.7 | 2.5 | 3.2 | 68.0 | 10125 | 0.124 | 21 | 330 | 340 |
| 3 × 185 | 37/252 | 3.4 | 1.7 | 3.15 | 3.3 | 72.0 | 12403 | 0.0991 | 21 | 375 | 380 |
| 3 × 240 | 48/252 | 3.4 | 1.8 | 3.15 | 3.5 | 78.0 | 14646 | 0.0754 | 21 | 435 | 435 |
| 3 × 300 | 61/252 | 3.4 | 1.9 | 3.15 | 3.7 | 83.0 | 17014 | 0.0601 | 21 | 495 | 485 |
