| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |
การใช้งาน
สายไฟฟ้าความดันกลางสําหรับการใช้งานแบบสแตตติกในพื้นดิน, ในและภายนอกสถานที่, ในภายนอก, ในคลื่นสายไฟฟ้า, ในน้ําในสภาพที่สายไฟฟ้าไม่ได้ถูกเผชิญกับความเครียดทางเครื่องกลและความเครียดในการดึงหนักกว่าเนื่องจากปัจจัยการสูญเสียไฟฟ้าที่ต่ํามาก ซึ่งยังคงคงตลอดอายุการใช้งานของมัน และเนื่องจากคุณสมบัติการกันหนาวที่ดีของวัสดุ XLPEสะสมแน่นตามระยะยาวด้วยแผ่นภายในและภายนอกของวัสดุครึ่งประสาท (ผลักดันในกระบวนการเดียว), สายเคเบิลมีความน่าเชื่อถือในการทํางานสูง. ใช้ในสถานีแปลงแปลง, ตําแหน่งสลับ, ในโรงงานไฟฟ้าและโรงงานอุตสาหกรรม. เพื่อป้องกันผลกระทบภายนอก,ผิวครึ่งประสาทที่ติดกันที่ถูกผลักออกระหว่างสายประสาทและการปิด, พร้อมกับตัวนําทองแดงที่ตั้งอยู่ตรงกัน, รับรองการจํากัดสนามไฟฟ้าและความต้านทานกับการปล่อยบางส่วน

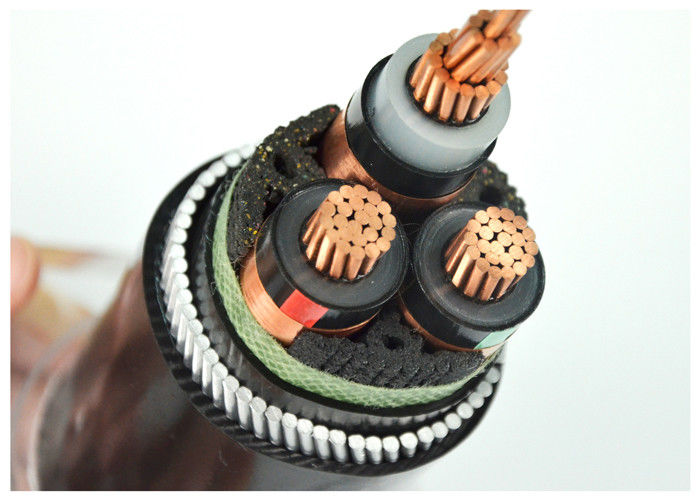

การก่อสร้าง
| คอนดิกเตอร์: | สายประสาน Cu รอบ, สายหลายสายสตริงผสมผสาน (RM), ประเภท 2 ตาม HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| หน้าจอภายใน: | ผิวครึ่งประสานที่ถูกผลักออกบนตัวนํา |
| การกันความร้อน: | XLPE (โพลีเอเธลีนเชื่อมต่อ, สัญลักษณ์ล่าสุด: PE-X) สารประกอบ DIX 8 ตาม HRN HD 620 S1 ili 2XI1 ตาม DIN VDE 0207 dio 22 |
| หน้าจอภายนอก: | ผิวครึ่งประสานที่ถูกผลักดันบนอุปกรณ์ประกอบความละเอียด, ติดต่อกันตามระยะยาวด้วยอุปกรณ์ประกอบความละเอียด (+เทปจากวัสดุครึ่งประสาน) |
| ผู้ขับหน้าจอ: | เทปทองแดงที่ห่อในแอนเตอร์เฮลิคซ์ |
| เติม: | เครื่องเติมแผ่น สายใยหรือกระดาษ |
| การบรรจุ: | เทปบรรจุผ้าที่ไม่เนื้อผ้า หรือกันไฟหรือกันน้ํา |
| การปกคลุมภายใน: | พีวีซีขัดออก |
| เสื้อเกราะ: | สายเหล็กเหล็กกระปุก |
| กล่องรวม | โพลีไวนิลเคลอไรด์ (PVC) หรือ FR-PVC, PE, LSOH |
| สีเปลือก | สีดํา, สีแดง หรือตามความต้องการ |
มาตรฐาน
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 ประเภท 2 (การก่อสร้าง)
ข้อมูลเทคนิค
| ความดันการทดสอบ | 6 / 10 kV | [kV] | 21 / 5 นาที |
| 12 / 20 kV | [kV] | 42 / 5 นาที | |
| 18 / 30 kV | [kV] | 63 / 5 นาที | |
| ระยะอุณหภูมิ | ขับเคลื่อน | -20°C ถึง +90°C | |
| เซ็น | -20°C ถึง +90°C | ||
| อุณหภูมิการทํางาน | สายวงจรสั้น | °C | 250 |
| เวลาตัดสายสั้น | แม็กซ์ | [sec] | 5 |
| แพร่รัศมีโค้ง | นาที | x กว้าง | 15 |
| ความสามารถในการเผาไหม้ | มาตรฐาน | EN 50265-2-1 |
ใบรับรอง
ISOCE, KEMAIECRoHS ซีซีซีP3Cและอีกหลายอย่างตามคําขอ
คําแนะนําในการสั่งซื้อ
ความดันเฉพาะ
มาตรฐานการใช้งาน: IEC/BS/UL/GB
จํานวนแกน
ขนาดของตัวนํา $ การสร้าง
ประเภทของการปิด
มีเกราะหรือไม่มีเกราะ หากมีเกราะ ประเภทของเกราะและวัสดุ
ความ จําเป็น ของ ผ้าห่ม
ความยาวของสายไฟฟ้าและความต้องการในการบรรจุ
ความต้องการอื่น ๆ
รายละเอียด
| ชื่อ ผ่าตัดของตัวนํา | สายสาย No./Dia. ของตัวนํา | ความหนาของอุปกรณ์กันไฟ | ความหนาของชั้นใน | ไดออฟ แอร์มาร์ดไวร์ | ความหนาของเปลือก | ประมาณ. ยาเกิน | ประมาณ น้ําหนัก | Max. DC ความต้านทานของตัวนํา (20 °C) | การทดสอบแรงดัน AC | เรตติ้งปัจจุบัน | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | กิโลกรัม/กม | Ω /km | kV/5 นาที | ในอากาศ (A) | ในดิน ((A) |
| 3 × 50 | 10/252 | 8 | 1.8 | 3.15 | 3.5 | 80.0 | 9376 | 0.387 | 63 | 175 | 180 |
| 3 × 70 | 14/252 | 8 | 1.8 | 3.15 | 3.6 | 84.0 | 10426 | 0.268 | 63 | 220 | 220 |
| 3 × 95 | 19/252 | 8 | 1.8 | 3.15 | 3.7 | 87.0 | 11475 | 0.193 | 63 | 255 | 265 |
| 3 × 120 | 24 ชั่วโมง52 | 8 | 1.8 | 3.15 | 3.8 | 90.0 | 12598 | 0.153 | 63 | 290 | 300 |
| 3 × 150 | 30/252 | 8 | 1.8 | 3.15 | 3.9 | 93.0 | 13855 | 0.124 | 63 | 330 | 340 |
| 3 × 185 | 37/252 | 8 | 1.8 | 3.15 | 4.0 | 96.0 | 15233 | 0.0991 | 63 | 435 | 380 |
| 3 × 240 | 48/252 | 8 | 2.0 | 3.15 | 4.2 | 102.0 | 17481 | 0.0754 | 63 | 495 | 435 |
| 3 × 300 | 61/252 | 8 | 2.0 | 3.15 | 4.4 | 107.0 | 19731 | 0.0601 | 63 | 565 | 485 |
| 3 × 400 | 61/297 | 8 | 2.0 | 3.15 | 4.6 | 114.0 | 23422 | 0.0470 | 63 | 640 | 520 |
