| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,TUV,KEMA |

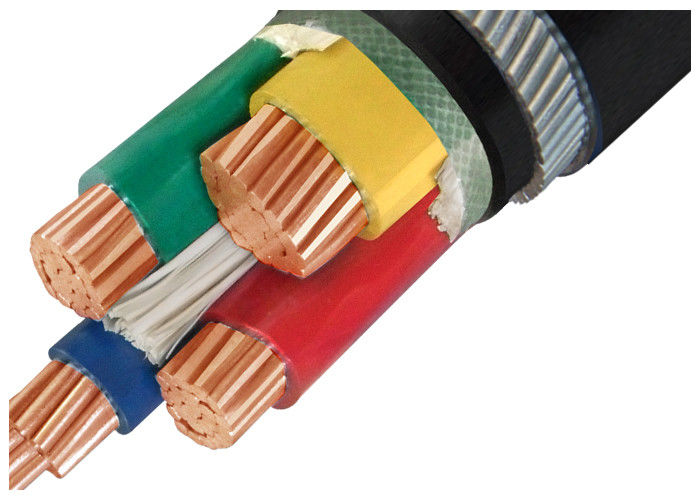

การก่อสร้าง
| คอนดักเตอร์ | ตัวนำทองแดงตีเกลียวขนาดกะทัดรัด Class 2 ตามมาตรฐาน IEC 60228 |
| ตัวนำทองแดงแข็งแบบวงกลม Class 1 ตามมาตรฐาน IEC 60228 | |
| ฉนวนกันความร้อน | XLPE (โพลีเอทิลีนแบบเชื่อมขวาง) |
| ฟิลเลอร์ | แถบฟิลเลอร์ เส้นด้าย หรือกระดาษ |
| เทปพันสายไฟ | ไม่ทอ |
| การปกปิดด้านใน | พีวีซีอัดขึ้นรูป |
| เกราะ | ลวดเหล็กหรือเทปเหล็กหรือเทปอลูมิเนียมก็ได้ |
| ฝักโดยรวม |
พีวีซีหรือ PE หรือ LSOH |
การใช้งาน
ใช้สำหรับสายส่งและสายจ่ายไฟฟ้าที่มีแรงดันไฟฟ้าพิกัดที่ 35kV และต่ำกว่า เมื่อเปรียบเทียบกับสายไฟหุ้มฉนวน PVC สายไฟ xlpe ไม่เพียงแต่มีคุณสมบัติด้านไฟฟ้า กลไก ความร้อนและการเสื่อมสภาพที่ยอดเยี่ยม ทนต่อความเครียดต่อสภาพแวดล้อม และทนต่อการกัดกร่อนของสารเคมี แต่ยังมีโครงสร้างที่เรียบง่าย น้ำหนักเบา ไม่มีข้อจำกัดโดยการวางตก และค่าเผื่ออุณหภูมิสูงสำหรับการทำงานในระยะยาว
มาตรฐาน
ระหว่างประเทศ: IEC 60502-2, IEC 60228
จีน: GB/T 12706.2-2008
มาตรฐานอื่นๆ เช่นBS, DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า: 0.6/1kV
อุณหภูมิตัวนำไฟฟ้าสูงสุด: ต่ำกว่าปกติ (90องศาเซลเซียส) ฉุกเฉิน (130องศาเซลเซียส) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (250องศาเซลเซียส) เงื่อนไข.
นาที. อุณหภูมิโดยรอบ0°C หลังการติดตั้ง และเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: OD ของสายเคเบิล 20 x สำหรับสายเคเบิลที่ไม่มีเกราะแบบแกนเดียว
สายเคเบิล OD 15 เส้นสำหรับสายเคเบิลหุ้มเกราะแกนเดียว
สายเคเบิล OD 15 เส้นสำหรับสายเคเบิลที่ไม่มีเกราะแบบมัลติคอร์
สายเคเบิล OD 12 เส้นสำหรับสายเคเบิลหุ้มเกราะแบบมัลติคอร์
ข้อมูลจำเพาะ
| ชื่อ ภาพตัดขวางของตัวนำ |
เส้น เลขที่/เส้นผ่านศูนย์กลาง ของคอนดักเตอร์ |
ความหนาของฉนวน | ความหนาของการหุ้มด้านใน | เส้นผ่านศูนย์กลาง ของลวดเกราะ | ความหนาของเปลือก | ประมาณ โอดี |
ประมาณ น้ำหนัก |
สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | |
| มม2 | ชิ้น/มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
Shanghai Shenghua Cable (กลุ่ม) ยึดหลัก Shenghua "มุ่งมั่นเพื่อองค์กรที่ดีที่สุด ผลิตผลิตภัณฑ์ที่ดีที่สุด ให้บริการที่ดีที่สุด สร้างแบรนด์ที่ดีที่สุด" ยืนยันนโยบายคุณภาพก่อน พยายามที่จะบรรลุคุณภาพสูงและไม่มีข้อบกพร่องของสินค้า ดังนั้นลูกค้าทุกคนจะได้รับประโยชน์อย่างเต็มที่จากคุณภาพที่เหนือกว่าและบริการที่ไร้ข้อผิดพลาดของ Shenghua Cable ในขณะเดียวกัน เราสังเกตจิตวิญญาณของ Shenghua "ทำดีที่สุด ชนะร่วมกัน" ซึ่งต้องการสร้างความสัมพันธ์ระยะยาวและมั่นคงกับลูกค้าทุกราย เรารับประกันว่า:
1. ลูกค้าคือพระเจ้า เราจะรักษาลูกค้าทุกคนทุกความร่วมมือด้วยใจ
2. บริการหลังการขายฟรี เราจะจัดทำข้อเสนอที่ดีที่สุดสำหรับลูกค้าแต่ละราย
3. บริการการขายที่ดี เราจะจัดเตรียมการใช้งานผลิตภัณฑ์ที่เกี่ยวข้อง คำแนะนำในการบำรุงรักษา และการทดสอบการเดินระบบการติดตั้งให้ฟรี
บริการให้คำปรึกษาด้านเทคนิคเมื่อสร้างความสัมพันธ์ความร่วมมือกับลูกค้า
4. บริการหลังการขายที่รอบคอบ ผลิตภัณฑ์ของเราได้รับการรับประกันโดย PICC (บริษัทประกันประชาชนแห่งประเทศจีน) เราจะ
ให้การบำรุงรักษาและแก้ไขข้อบกพร่องฟรีภายใน 12 เดือนหลังการติดตั้ง (ยกเว้นการใช้งานที่ไม่ถูกต้อง)
5. เรารับประกันว่าจะแก้ปัญหาของคุณได้ภายใน 24 ชั่วโมงในเซี่ยงไฮ้ 72 ชั่วโมงสำหรับเขตอื่น ๆ
6. บริการโทรศัพท์สายด่วนตลอด 24 ชั่วโมง เราจะแต่งตั้งผู้เชี่ยวชาญตอบคำถามของคุณอย่างทันท่วงที
เราเชื่อมั่นเสมอว่า " คุณภาพคือเส้นชีวิต บริการคือผู้สัญจรไปมา" ซึ่งจะทำให้เราใกล้ชิดและแน่นแฟ้นยิ่งขึ้น!
