| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | QINGDAO YICABLE CABLE |
| ได้รับการรับรอง | ISO,CE,IEC,KEMA |

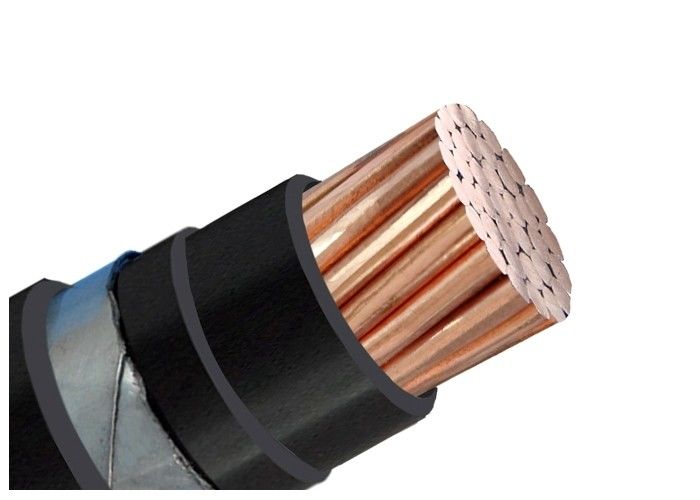

การก่อสร้าง
ตัวนำ: ตัวนำทองแดงอบอ่อนตามมาตรฐาน IEC 60228
≤6mm2 ของแข็ง (คลาส 1) หรือควั่น (คลาส 2)
>ควั่น 6mm2 (คลาส 2)
ตัวนำแบบยืดหยุ่น (คลาส 5) เป็นตัวเลือก
ฉนวนกันความร้อน: XLPE (cross-linked polyethylene) อยู่ที่ 75 ℃
ตัวเลือกหน้าจอเมทัลลิก: เทปทองแดงหรือสายทองแดงถักเสริมก็ได้
อุปกรณ์เสริมหุ้มเกราะ: :ลวดอะลูมิเนียมหรือเทปสแตนเลสสำหรับสายเคเบิลแบบแกนเดี่ยว ลวดเหล็กหรือเทปเหล็กสำหรับสายเคเบิลแบบหลายแกน
เปลือก: PVC หรือ FR-PVC ประเภท ST2 ถึง IEC 60502 สีดำหรือสีแดงหรือปรับแต่งได้
การใช้งาน
ผลิตภัณฑ์นี้ใช้ได้กับการกำหนดเส้นทางคงที่ในเครือข่ายการจ่ายพลังงานหรืออุปกรณ์อุตสาหกรรมที่มีแรงดันไฟฟ้าที่กำหนดความถี่ไฟฟ้า 1kV และต่ำกว่า
สำหรับวางในบ้านและนอกบ้าน สามารถรับแรงดึงบางอย่างระหว่างการติดตั้งได้ แต่ไม่สามารถรับแรงทางกลภายนอกได้
มาตรฐานการใช้งาน: มาตรฐาน IEC/BS/UL/GB
มาตรฐาน
ระหว่างประเทศ: IEC 60502, IEC 60228, (IEC 60332-3 สำหรับประเภท FR เท่านั้น)
จีน: GB/T 12706, (GB/T 18380-3 สำหรับประเภท FR เท่านั้น)
มาตรฐานอื่นๆ เช่น BS,DIN และ ICEA ตามคำขอ
ข้อมูลทางเทคนิค
แรงดันไฟฟ้า:0.6/1kV แรงดันไฟฟ้าต่ำ
อุณหภูมิตัวนำสูงสุด: ภายใต้สภาวะปกติ (75 ℃), ฉุกเฉิน (130 ℃) หรือไฟฟ้าลัดวงจรไม่เกิน 5 วินาที (160 ℃)
นาที. อุณหภูมิโดยรอบ 0 OC หลังการติดตั้งและเมื่อสายเคเบิลอยู่ในตำแหน่งคงที่เท่านั้น
นาที. รัศมีการดัด: OD สายเคเบิล 20 เส้นสำหรับแกนเดี่ยวที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับมัลติคอร์ที่ไม่มีเกราะ
สายเคเบิล OD 15 เส้นสำหรับคอร์เดี่ยวพร้อมเกราะ
สายเคเบิล OD 12 เส้นสำหรับมัลติคอร์พร้อมเกราะ
ใบรับรอง
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C และอื่นๆตามคำขอ
พารามิเตอร์ทางเทคนิค
| ชื่อ ภาพตัดขวางของตัวนำ | เส้นเลขที่/Dia ของคอนดักเตอร์ | ความหนาของฉนวน | ความหนาของการหุ้มด้านใน | ความหนาของเทปเหล็ก | ความหนาของเปลือก | ประมาณ โอดี | ประมาณน้ำหนัก | สูงสุด ความต้านทานกระแสตรงของตัวนำ (20 ℃) | การทดสอบแรงดันไฟ AC | เรตติ้งปัจจุบัน | ||
| มม2 | ชิ้น/มม | มม | มม | มม | มม | (มม.) | กก./กม | Ω/กม | กิโลโวลต์/5 นาที | ในอากาศ (A) | ในดิน(A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 × 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24/2.52 | 1.2 | 1.0 | 2 × 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 × 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 × 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 × 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 × 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 × 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 × 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 × 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
การบรรจุและการจัดส่ง
เราสามารถตอบสนองกำหนดการส่งมอบที่เข้มงวดที่สุดตามใบสั่งซื้อได้ การปฏิบัติตามกำหนดเวลาถือเป็นเรื่องสำคัญที่สุดเสมอ เนื่องจากความล่าช้าในการส่งมอบสายเคเบิลอาจส่งผลต่อความล่าช้าของโครงการโดยรวมและต้นทุนเกิน
สายเคเบิลมีจำหน่ายในม้วนไม้ กล่องกระดาษลูกฟูก และม้วน ปลายสายเคเบิลถูกปิดผนึกด้วยเทปกาวในตัว BOPP และฝาปิดผนึกแบบไม่ดูดความชื้น เพื่อปกป้องปลายสายเคเบิลจากความชื้น เครื่องหมายที่ต้องการจะต้องพิมพ์ด้วยวัสดุกันฝนที่ด้านนอกของถังตามความต้องการของลูกค้า
